Cung cấp hộp nút nhấn 1 lỗ, kín nước IP65, Hộp điều khiển 1 lỗ. Hộp nút bấm 1 lỗ ngoài trời ABS chống cháy, hộp nút nhấn khẩn cấp – emergency. Hộp điện điều khiển có thề dùng di động hoặc cố định đề làm tín hiệu điều khiển tại chổ hoặc từ xa. Hộp nút nhấn có thiết kế nhỏ gọn dùng như một tủ điện mini.
Nút nhấn 1 lỗ
Tìm hiểu về Hộp nút nhấn 1 lỗ
Còn được gọi là nút nhấn đơn. Là một thiết bị điện tử đơn giản được sử dụng để kích hoạt hoặc ngắt mạch điện khi nút được nhấn. Nó thường có hình dạng hộp chữ nhật nhỏ gọn với một lỗ hoặc núm nhấn ở phía trên.
Khi nút nhấn được nhấn, một liên kết bên trong hộp sẽ đóng mạch điện. Cho phép dòng điện chạy qua, khi nút được thả ra. Liên kết sẽ mở, và mạch điện sẽ bị ngắt.
Các hộp nút nhấn 1 lỗ có thể được sử dụng trong nhiều ứng dụng khác nhau. Bao gồm điện tử tiêu thụ, thiết bị y tế, ô tô, máy tính và các thiết bị điện tử khác.
Hộp nút nhấn 1 lỗ thường có hai đầu dây hoặc chân để kết nối với mạch điện. Khi được sử dụng trong một mạch điện, chân của nút nhấn được kết nối với các thành phần khác nhau như một công tắc. Một bộ điều khiển hoặc một vi mạch, khi nút nhấn được nhấn. Nó gửi một tín hiệu điện về cho các thành phần khác để thực hiện các chức năng tương ứng.
Với thiết kế nhỏ gọn với vật liệu bằng nhựa ABS rất bền. Chống được các va đập, rơi rớt rất tốt. Đặc biệt là nhựa ABS có thể chống cháy rất tốt. Việc sử dụng ngoài trời nắng là rất lâu dài và ít bị ảnh hưởng do mưa nắng bên ngoài.
Hộp nút nhấn có thể có các biến thể khác nhau về hình dạng, kích thước và cách hoạt động. Một số có tính năng bảo vệ chống nước, chịu được áp lực cao hoặc chịu được môi trường làm việc khắc nghiệt. Một số nút nhấn có thể có đèn LED để chỉ thị trạng thái hoạt động.
Tóm lại, hộp nút nhấn là một thiết bị điện tử đơn giản được sử dụng để kích hoạt hoặc ngắt mạch điện khi nút được nhấn.
Công tắc dừng khẩn cấp, nút nhấn dừng khẩn emergency stop. Công tắc sử dụng khi dừng sự cố về điện. Nút nhấn phi 22mm khoét lỗ tủ.
Úng dụng và hoạt động nút nhấn khẩn.
Được sử dụng nhiều trên các tủ điện điều khiển. Với cụm tiếp điểm đi kèm là 1NO + 1NC. Đối với công tắc khẩn cấp, chúng ta thường sử dụng tiếp điểm thường đóng trong mạch điều khiển.
Công Tắc Khẩn Cấp trên tủ điện.
Khi bị tác động thì mạch điện hở ra và làm ngắt mạch điều khiển. Công tắc khi bị tác động sẻ giữ nguyên trạng thái. Cho tới khi chúng ta tắc động bằng cách xoay đầu công tắc để quay lại trạng thái ban đầu.
Đầu thiết kế kiểu đầu dù to nên chúng ta có thể dễ dàng tác động nhanh chóng khi có sự cố. Và màu đỏ cũng là màu đặc trưng biểu tượng cho sự cố. Để chúng ta có thể dễ dàng thấy nó ngay khi muốn dừng khẩn cấp.
Kiểu đầu hình nấm có thể chống được nước rơi từ trên xuống. Và nước văng từ khác phía cũng không thể lọt vào trong. Đảm bảo nút nhấn khẩn cấp có khả năng sử dụng cho nút nhấn chống nước ngoài trời và đạt tiêu chuẩn IP chống nước 65.
Thông số kích thước nút khẩn cấp
Thiết kế thân Công tắc dừng khẩn cấp bằng nhựa ABS chống cháy và chịu lực va đập tốt. Tránh đảm bảo không bị hỏng trong quá trình sữ dụng tác động mạnh lâu dài.
Cụm tiếp điểm 1NO + 1NC Công tắc dừng khẩn cấp giúp chúng ta có thêm lựa chọn kiểu tác động. Với dòng dịnh mức lên đến 10A và điện áp 250VAC. Đủ đáp ứng sử dụng trong hệ thống mạch điều khiển hoặc đóng ngắt các tải nhỏ.
Với thiết kế lắp đặt trên tủ với lỗ tủ điện khoét phi 22mm. Có thể lắp đặt trên mọi tủ điện và thay thế được các loại nút dừng khẩn cấp của các hãng khác.
Sự kết hợp và lắp đặt nút khẩn cấp.
Tùy vào những mục đích sữ dụng mà công tắc khẩn cấp có sự kết hợp khác nhau. Có thể lắp đặt trên tủ điện. Hoặc lắp đặt trên hộp nút nhấn 1 lỗ, hộp nút nhấn 2 lỗ.
Hộp nút nhấn khẩn cấp
Việc tác động Công tắc dừng khẩn cấp nhầm lẫn cũng có thể gây ra những sự cố và thiệt hại không mong muốn. Tuy nó là công dụng dừng khẩn cấp. Nhưng nó không phải lúc nào tác động cũng tốt. Đôi khi sự vô tình tác động làm gián đoạn một dây chuyển sản xuất. Cho nên việc sinh ra các vòng bảo vệ nút nhấn cũng rất cần thiết.
Vòng bảo vệ công tắc khẩn
Vòng bảo vệ nút nhấn khẩn cấp giúp không bị nhựng trường hộp vướng va ấn nhầm công tắc. Bao gồm nhiều kiểu khác nhau cho chúng ta tùy chọn.
Công tắc dừng khẩn cấp kiểu tác động kéo.
Là loại công tắc giật dây dừng khẩn được lắp trên các băng chuyền dài. Một đầu công tắc được cố định vào thân máy hoặc tường ngay đầu băng chuyền.
Công tắc giật dây khẩn cấp loại kéo.
Một sợi dây được kéo khắc băng chuyền và được kế định hai đầu Công tắc dừng khẩn cấp. Khi có sự cố thì chúng ta có thể đứng bất cứ đâu để có thể tác động được công tắc kéo.
Là loại nút nhấn được sử dụng trong các tủ điện. Bên trong nút tích hợp thêm đèn báo để báo trạng thái của nút nhấn khi được tác động. Thông thường, bóng đèn được đưa ra hai dây sẳn. Khi nút nhấn đèn, nút bấm có đèn bị tác động, chúng ta sử dụng tiếp điểm của nút nhấn để cấp nguồn cho bóng đèn.
Trên tay nút bấm có đèn.
Đối với loại nút nhấn dính có đèn thì chúng ta có thể tận dụng tiếp điểm của nó để kích cho đèn. Còn đối với nút nhấn nhả có đèn, muốn kích cho đèn thì ta phải sử dụng mạch tự giữ thông qua relay trung gian hoặc contactor. Hoặc chúng ta có thể sử dụng tín hiệu từ các thiết bị khác khi được tác động on.
Các loại nút nhấn đèn, nút bấm có đèn.
Về bề ngoài thì các nút nhấn đều giống nhau, phi lỗ, tiếp điểm, màu sắc và kích thước.
Nút nhấn dính có đèn.
Là loại nút nhấn khi nhấn một cái là trạng thái thay đổi, nhấn thêm một cái nữa thì quay lại trạng thái ban đầu. Loại nút nhấn này người ta hay gọi là nút nhấn dính, nút nhấn tự giữ, nút nhấn duy trì. Có người còn gọi nó là công tắc.
Ưu điểm của loại nút nhấn dính là bật tắt các thiết bị nhanh chống mà không cần các phụ trợ trung gian. Tiết kiệm không gian lắp đặt, đèn báo được kích on thông qua tiếp điểm của chính nút nhấn.
Nút nhấn nhả có đèn.
Thường được sử dụng để làm tín hiệu 1 xung, vì khi chúng ta nhấn một cái là đóng, nhả ra thì quay lại ban đầu. Nó thường sử dụng trong một hệ thống tự động ngắt, và hệ thống kèm nút nhấn khẩn cấp. Đèn của nút nhấn thường bật lên thông qua tiếp điểm của các thiết bị khác.
Thông số kỹ thuật nút nhấn.
Lỗ khoét tủ cho Nút nhấn đèn, nút bấm có đèn.
Để lắp nút nhấn vào trong tủ thì chúng ta phải khoét một lỗ tròn sau đó lắp nút nhấn lên để che lại. Thông dụng nhất là lỗ khoét tủ phi 22mm. Ngoài ra còn có lỗ khoét 25mm và phi lỗ khoét 30mm.
Đối với lỗ tủ 25mm thì chúng ta cũng có thể sử dụng nút nhấn đèn, nút bấm có đèn phi 22mm cũng lắp được. Còn đối với lỗ phi 30mm thì ta phải sử dụng nút có đường kích phù hợp. Hoặc chúng ta có thể dùng vòng chuyển đổi phi 22mm lên 25mm và 30mm.
Điện áp bóng đèn.
Bóng đèn được tích hợp bên trong nút và phần bóng được hướng lên trên để khi sáng chúng ta có thể thấy trạng thái một cách rõ ràng nhất. Điện áp bóng đèn cũng có nhiều loại, nhung thông dụng nhất là 220VAC và 24VDC. Ngoài ra còn có các điện áp đặt biệt như 12VDC, 12VAC, 24VAC, 48VDC, 48VAC, 110VAC. 110VDC, 220VDC.
Bộ phận đèn báo có thể tháo rời dễ dàng.
Thông thường bóng đèn được tích hợp dạng rời. Nó có thể dễ dàng tháo ra và lắp vào một cách nhanh chống và dễ dàng khi chúng ta không cần đến nó.
Nhu cầu của con người thì cần rất nhiều loại màu sắc và cũng có tương đối nhiều màu cho các loại nút bấm đèn. Thông thường nó có ba màu chính đó là màu xanh lá, màu đỏ, màu vàng cam. Ngoài ra còn có màu xanh dương và màu trắng. Đó là những màu chúng ta thường thấy trên hệ thống tủ điều khiển. Và màu sắc của bóng đèn cũng phải theo màu sắc của nút nhấn.
Các loại màu sắc của nút nhấn có đèn.
Tiếp điểm – công tắc của nút nhấn.
Số lượng và kiểu tiếp điểm.
Tất cả các nút nhấn đều trang bị các tiếp điểm. Tùy vào nhu cầu của người thiết kế mà ta chọn số lượng cũng như loại công tắc cho phù hợp. Các tiếp điểm cơ bản là NO (tiếp điểm thường mở) NC (tiếp điểm thường đóng).
Về số lượng tiếp điểm thì chúng ta có thể lựa chọn là. 1 NO, 1NC, 2 NO, 2NC, 1 NO + 1 NC. Đối với các loại nút nhấn đèn, nút bấm có đèn có thiết kế mở thì chúng ta có thể chọn số lượng tiếp điểm tùy thích và không giới hạn.
Các nút nhấn cũng thiết kế có thể thay đổi và thêm bớt các loại tiếp điểm một cách dễ dàng và nhanh chóng.
Là khả năng chịu tải của tiếp điểm và điện áp tối đa sử dụng. Thông thường các tiếp điểm có thông số là 10A 250VAC. Đối với các tải nhỏ thì ta kích trực tiếp. Nếu tải quá lớn thì ta kích qua relay trung gian hoặc khởi động từ.
Tiêu chuẩn chống nước IP nút nhấn đèn, nút bấm có đèn.
Nút nhấn thông thường thì các hãng đã trang bị tiêu chuẩn chống nước IP54. Với IP này thì chúng ta có thể chống nước sương sương. Có nghĩa là sử dụng trong môi trường ẩm được. Có hơi nước hoặc lâu lâu có vài giọt nước không sao. Để chống nước với IP cao hơn thì chúng ta cần trang bị cho nó một số phụ kiện.
Kích thước của nút nhấn ở đây là chúng ta đang đề cập đến kích thước chiều cao nủa nút nhấn. Chiều cao ảnh hưởng đến cách lắp đặt trong tủ điện. Nếu nút cao quá thì sẽ bị cấn, không thể đóng nắp.
Kích thước các loại nút nhấn đèn.
Thông thường đối với các tủ điện có chiều cao thấp thì chúng ta phải lựa chọn nút có chiều cao thấp. Thường khi gắng thêm bo đèn thì nút nhấn sẽ cao lên.
Các loại nút nhấn thấp có đèn thì chúng ta chỉ sử dụng tối đa hai tiếp điểm. Thích hợp cho việc lắp đặt trên hộp nút nhấn.
Phụ kiện cho nút nhấn đèn, nút bấm có đèn.
Phụ kiện cho nút nhấn đèn.
Có rất nhiều phụ kiện cho nút nhấn, những phụ kiện để bảo vệ chạm, nhãn tên và phụ kiện chống nước cụng rất nhiều.
Chụp cao su chống nước.
Với chụp silicon này thì chúng ta chỉ cần trùm lên phần đầu của nút nhấn. Lúc này có thể bảo vệ nút nhấn kín nước hoàn toàn với IP lên tới 67. Khi nút nhấn được lắp trên mặt tủ, thì chỉ có phần cao su lộ ra ngoài. Ron cao su được kẹp chặt lên mặt tủ, làm cho nước và bụi không có khả năng xâm nhập vào.
Thích hợp cho nhũng ứng dụng ngoài trời, nhựng kho lạnh, phòng tắm, bãi rửa xe, xông hơi…
Chụp bảo vệ sở chạm nút nhấn đèn, nút bấm có đèn.
Phụ kiện này giúp nút nhấn tránh được những tác động vô tình không mong muốn hoặc cố ý. Thích hợp co những nơi có nhiều người, tránh nhửng tác động nhằm. Ngoài ra chúng ta có thể khóa nút nhấn lại để tránh người hành vi tấy máy.
Phụ kiện cài ray.
Đối với các ứng dụng không sử dụng tủ điện. Nếu muốn sử dụng nút nhấn đèn, nút bấm có đèn là một điều bất khả thi vì không có chổ lắp đặt.
Phụ kiện cài ray này giúp nút nhấn mang lên mình như một chiếc giáp và cho khả năng cài lên thanh ray như các loại thiết bị trong tủ điện. Sản phẩm này chỉ sử dụng được cho nút nhấn có phi lỗ 22mm.
Hộp nút nhấn 1 lỗ, 2 lỗ, 3 lỗ, 4 lỗ, 5 lỗ, 6 lỗ.
Nút nhấn cũng có thể được lắp trên các hộp nút nhấn có lỗ sẵn. Điều này giúp nút nhấn được đa dụng hơn khi làm chức năng box điều khiển. Khi được lắp lên hộp nút nhấn. Khả năng chống nước cũng ta lên và cũng là đế cho nút nhấn.
Sản phẩm được sử dụng làm tín hiệu cấp cho các hệ thống điều khiển. Khi chúng ta tác động vào nó có hai trường hợp:
Nếu là nhấn dính thì nhấn vào tiếp điểm dính vào. Nhấn thêm cái nữa tiếp điểm hở ra, nút nhấn kiểu này thường được làm công tắc ON OFF cho các hệ thống đơn giản.
Nếu là nhấn nhả thì nhấn vào tiếp điểm dính lại, thả tay ra tiếp điểm hở ra. Nút nhấn đèn kiểu này thường được dùng cho các mạch tự giữ. Kết hợp với nút nhấn khẩn cấp emergency và nút nhấn nhả khác. Và trong một trường hợp khác nó được sử dụng chó tín hiệu kích một xung, hay tác động một lần.
Được thiết kế để lắp trên mặt tủ hoặc hộp điện có khoét lỗ sẵn 22mm, (25mm, 30mm thêm vòng chuyển). Nút nhấn có thể gồm tiếp điểm loại 1NO, 1NC, 2NO, 2NC.
Được tích hợp đèn báo với nhiều màu sắc. nút nhấn có đèn 24vdc 220vac Xanh lá, đỏ, vàng, xanh dương và điện áp 12vdc, 24vdc, 48vdc, 220vac.
Được sử dụng cho các tử điện có bề dày mỏng. Khi lắp vào hạn chế cấn tủ và các thiết bị bên trong. Tích hợp luôn bo đèn với cùng một kích thước, nhất là dùng cho các hộp nút nhấn kín nước mà cần có đèn. Tiếp điểm có thể lựa chọn 1NO, 1NC, 2NO, 2NC.
Loại nút nhấn này có nhược điểm là thân dài khi lắp thêm bo đèn, không thích hợp cho tủ mỏng. Đối với loại nút nhấn đèn này thì có ưu điểm lớn nhất là có thể thêm tiếp điểm bao nhiêu cũng được, chỉ cần chồng các tiếp điểm lên nhau.
Là loại nút nhấn đôi, nút nhấn kép có đèn, loại này cũng là loại nút nhấn thân dài. Có thể thêm nhiều tiếp điểm theo ý muốn, đèn lựa chọn xanh lá – đỏ, với điện áp 24vdc, 220vac.
Loại nút nhấn có đèn 24vdc 220vac dạng đôi này có thiết kế thân ngắn, tích hợp đèn 24vdc, 220vdc, tiếp điểm chỉ có một lựa chọn là 1NC + 1NO, có loại phi khoét lỗ 30mm và khoét lỗ phi 22mm.
Cung cấp nútnhấnđôi,nútnhấnképonoff, nútnhấnonoff kiểu hai nút. Nútnhấnonoff có đèn phi 30mm, 25mm, 22mm. Nútnhấnđôi,nútnhấn 2 nút, nútnhấnkép.
Tìm hiểu nút nhấn đôi là gì?
Là nút nhấn kết hợp hai nút nhấn có hai màu xanh đỏ, cùng nằm trên cùng một nút nhấn. Hai nút được bố trí hai bên, khi nhấn nút đỏ thì tiếp điểm NC tác động chuyển sang trạng thái mở. Khi nhấn nút xanh thì tiếp điểm NO tác động chuyển sang trạng thái đóng. Cả hai nút này là nút tự trả, khi không tác động thì trở lại thạng thái ban đầu.
Nút nhấn đôi phi 30mm, phi 25mm, phi 22mm
Lợi ích của việc sử dụng Nút nhấn đôi on off.
Đối với các loại nút nhấn thông thường thì khi lắp đặt tử điện ta phải khoét hai lỗ tủ, và lắp một nút xanh, một nút đỏ, rất mất thời gian khoét tủ và chiếm diện tích. Với sợ kết hợp hai trong một thì ta chỉ cần khoét một lỗ trên tủ là có thể có được hai chức năng đóng mở.
Nút nhấn kép kết hợp bo đèn báo.
Đối với Nút nhấn đôi, nút nhấn kép on off còn tích hợp thêm đèn báo với điện áp 24vdc, 220vac, hoặc 380vac. Ta có thể làm đèn báo ON OFF khi sử dụng trong quá trình khởi động các thiết bị. Để báo trạng thái nút này đã thực hiện quá trình bật thiết bị. Có thể nói nó là nút nhấn ba trong một.
Sản phẩm được thiết kết sắc sảo, có ngoại hình đẹp và rất ngầu. Khi lắp lên các tủ điện nhìn rất chắc chắn và chuyên nghiệp, sản phẩm có chất lượng khá tốt. Lắp đặt dễ dàng và tiết kệm thời gian. Sản phẩm sử dụng cho lỗ khoét tủ điện có kích thước 22mm, 25mm và 30mm.
Việc lắp đặt Nút nhấn đôi, nút nhấn kép cũng rất dể dàng và nhanh chóng. Chỉ cần kéo cần gạt ở giữa là tách đầu nút ra, việc lắp đặt và lỗ tủ cũng được thao tác nhanh chống bằng cách dùng tay vặn tán siết chặt. Sau đó là gắn cụm tiếp điểm.
Hộp nút nhấn,hộpkínnước ngoài trời. Hộp nút nhấn kín nước IP65, hộp điện kínnước, hộp điện chống nước, hộp nút nhấn phi 22.
Trong các ứng dụng, các công trình điện ngoài trời thường các thiết bị phải chịu thời tiết khắc nghiệt như nắng, gió, nhiệt. Nhưng quan trọng nhất là nước, các tác nhân khác có thể không đáng ngại. Các thiết bị có thể hoạt động được, nhưng đối với nước thì bó tay. Không chống nước là không thể hoạt động được.
Hôm nay sẽ mang đến cho chúng ta những phụ kiện. Mà có thể giải quyết một phần nào đó trong việc bảo vệ chống nước các thiết bị đó là các loại hộp chống nước ngoài trời.

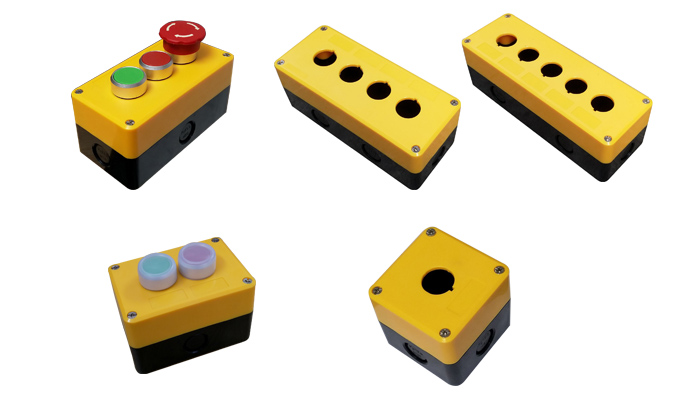

Các loại hộp chịu nước 1 lỗ, 2 lỗ, 3 lỗ, 4 lỗ, 5 lỗ.
Các hộp này hay còn gọi là hộp nút nhấn kín nước. Vì nó được dùng để lắp các nút nhấn vào để bảo vệ các nút nhấn không bị nước vào. Có thể sử dụng ngoài trời, môi trường ẩm ướt, mưa bảo.
Hộp 1 lỗ, 2 lỗ, 3 lỗ, 4 lỗ, 5 lỗ được làm có lỗ sẵn phi 22mm. Có thể sử dụng cho các loại nút nhấn, công tắc xoay, đèn báo pha, làm hộp nút nhấn khẩn cấp. Với đa dạng các kích thước và số lỗ, gồm có hộp 1 lỗ, 2 lỗ, 3 lỗ, 4 lỗ và 5 lỗ.
Phụ kiện hộp nút kín nước.
Hộp kín nước kết hợp với các phụ kiện.
Hộp kín nước 4 lỗ.
Hộp kín nước được thiết kế với tiêu chuẩn chống nước IP65 với chất liệu nhựa ABS. Chống va đập tốt và chịu được nhiệt độ ngoài trời, nắng nóng. Chịu được ngâm nước, với điều kiện mưa lớn thì vẫn cho phép.
Cấu tạo ron kín nước của hộp.
Hộp nút 1 lỗ, 2 lỗ, 3 lỗ, 4 lỗ, 5 lỗ có ron chặn nước rất kỹ và vỏ hộp rất dày nên khả năng chống nước là tương đối tốt. So với các sản phẩm khác cũng thiết kế tương tự nhưng vỏ rất mõng. Và ron không đảm bảo kín nước và có giá thành rất thấp nên mọi người đừng so sánh giá cả nhé.
Quý khách có nhu cầu mua hộp nút nhấn kín nước ngoài trời vui lòng liên hệ theo thông tin bên dưới. Giao hàng toàn quốc COD 2 đến 3 ngày.
Nútnhấntựgiữ,nútnhấndính, nútnhấn có đèn on off, nútnhấn duy trì¨C11C Các loại ¨C12C¨C13C có đèn, on off có đèn. ¨C14C ¨C15C kín nước, nút nhấn có đèn 24VDC, 220VAC.
Nút nhấn được thiết kế và sản xuất theo tiêu chuẩn cao. Có kiểu dáng đẹp, kết cấu chất lượng, chắc chắn, dễ dàng lắp đặt và thay thế.
Nút nhấn và nút nhấn có đèn
Là loại nút nhấn duy trì trạng thái và đảo trạng thái sau mỗi lần bị tác động. Loại nút này rất tiện lợi trong đóng mở các thiết bị mà không cần phải qua các hệ thống mạch tự giữ. Giúp tiết kiệm dây dẫn trong các mạch điều khiển, đóng cắt nhanh các thiết bị. Tiết kiệm diện tích mặt tủ điện vì chỉ cần một nút nhấn hai công dụng.
Nó còn có tên gọi là nút nhấn dính, nút bấm dính. Có hai loại đó là nút không đèn và nút có đèn tích hợp bằng bo đèn độc lập và có thể tháo ra dễ dàng khi không sử dụng. Lúc này nó tạo thành nút nhấn dính không đèn.
Nút nhấn tự giữ, nút nhấn dính.
Sản phẩm được thiết kế với nhiều màu sắc đa dạng, bao gồm các màu xanh lá, màu vàng, màu đỏ, màu xanh dương, màu đen. Nút nhấn tự giữ có thể tích hợp có đèn với đủ loại cấp điện áp 220VDC, 220VAC, 48VDC/VAC, 110V, 24VDC/AC.
Nút nhấn tự giữ có nhiều dạng tiếp điểm và có thể thêm số lượng tiếp điểm vô hạn. Bao gồm nhiều cụm tiếp điểm gắn chồng lên nhau. Các loại tiếp điểm gồm NO, NC, 1NO, 1NC, 2NO, 2NC.
Thông số tiếp điểm của Nút nhấn đèn và nhấn không đèn.
Cấu tạo nút nhấn tự giữ on off không đèn và có đèn.
nut-nhan-dinh-nut-nhan-tu-giu-on-off
Nút nhấn tự giữ được thiết kế rất chắc chắn. Đầu nút nhấn được viền kim loại dày và kết nối dạng ren siết rất chắc, nút màu cùng làm dạng ren bắt chặt vào đầu nhấn. Giúp cho nút nhấn có thể nhấn tha hồ mà không sợ bị bung đầu nút nhấn.
Nút nhấn dính thiết kế cho lỗ phi 22mm. Nếu cần sử dụng cho lỗ phi 25mm hoặc phi 30 thì dùng vòng chuyển đổi. Ngoài ra còn có chụp kín nước tạo thành nút nhấn kín nước IP67.
phu kien nut nhan dinh co den.
Phụ kiện cho nút nhấn tự giữ, nút nhấn dính.
Bên cạnh các loại nút nhấn dính, còn có nút nhấn nhả. Nút nhấn đầu lồi, công tắc xoay 2 vị trí, 3 vị trí. Các loại nút nhấn khẩn cấp, công tắc xoay có chìa khóa, các loại đèn báo, còi hú phi 22.
phu kien nut nhan dinh co den.
Nút nhấn đôi, nút nhấn kép ON OFF, nút nhấn có đèn.
Trên tay Nút nhấn đôi, nút nhấn kép on off.
Nút nhấn có đèn 24vdc hoặc 220VAC tùy chọn cho loại nút nhấn kép.
Nút nhấn dừng khẩn cấp hay còn gọi là Emergency Stop button. Là loại nút nhấn được sử dụng dừng máy trong các trường hợp khẩn cấp, nhờ thiết kế đầu nút lớn. Trong trường hợp khẩn cấp có thể tác động dễ dàng, khi bị tác động thì nút bấm khẩn cấp duy trì trạng thái. Muốn trở lại ban đầu thì phải xoay nút nhấn.
Thông thường tiếp điểm sử dụng là tiếp điểm thường đóng. Có nghĩa là lúc nào điện cũng qua tiếp điểm để cho máy hoạt động. Khi được tác động thì sẽ ngắt điện ra.
Nút dừng khẩn cấp được sử dụng nhiều trên các dây chuyền máy móc và được mắc nối tiếp với nhau. Đặt nhiều vị trí trên dây chuyền máy để chổ nào cũng có thể ngừng máy trong trường hợp khẩn cấp.
Nút nhấn khẩn cấp – Emergency.
Nút nhấn emergency.
Hiện tại trên thị trường có rất nhiều hãng, mỗi hãng đều có thiết kế về mẫu mả và lắp đặt khác nhau. Nút nhấn emergency mà chúng tôi đang phân phối. Có thiết kế đẹp, sắc sảo, dễ dàng lắp đặt và nhanh chóng, độ bền tiếp điểm cao. Thân được thiết kế bằng nhựa nên rất nhẹ và có thể sử dụng được trong các môi trường ẩm và oxy hóa cao.
Cấu tạo nút nhấn khẩn cấp.
Kết cấu nút nhấn siêu khẩn.
Nút nhấn khẩn emergency gồm ba bộ phận rời ghép lại với nhau. Đầu nút được thiết kế cho lỗ phi 22. Ngoài ra còn có vòng chuyển đổi khi sử dụng cho lỗ phi 25 mm và phi 30 mm. Ngoài ra đầu nút được thiết kế kín nước đạt tiêu chuẩn IP65, đủ để sử dụng trong môi trường có nước thường xuyên rơi vào.
Cụm tiếp điểm được trang bị hai tiếp điểm thường đóng và thường mở. Ngoài ra ta cũng có thể chọn 2 NO, 2 NC, 1NO, 1NC. Nếu còn nhu cầu nhiêu hơn thì có thể gắn thêm cụm tiếp điểm khác bao nhiêu cũng được. Sử dụng điện áp lên đến 500VAC.
Có kích thước tiêu chuẩn, có thể thay thế được các loại nút nhấn khẩn của các hãng khác hiện nay trên thị trường.
kích thước nút nhấn khẩn.
Phụ kiện nút nhấn dừng emergency.
Phụ kiện nút bấm khẩn cấp.
Các nút nhấn khẩn cấp thường bố trí ở khắp nơi trong nhà máy. Đối với những nơi có nhiều người qua lại hoặc dễ bị va quẹt. Nếu vô tình bị tác động thì dây chuyền sản phẩm sẽ bị hủy và gây tổn thất không kém về chi phí và thời gian.
Nút nhấn khẩn của chúng tôi được trang bị thêm phụ kiện nhằm giúp cho sản phẩm thêm tính an toàn. Vòng nút nhấn bảo vệ giúp nút nhấn tránh được những tác động vô tình. Thiết kế cho loại nút có phi 60 mm và phi 90mm. Ngoài ra có có phụ kiện vòng chuyển thành phi 25mm và phi 30mm, gắn vào mặt tủ có kích thước lớn hơn phi 22mm.
Một số ứng dụng nút nhấn khẩn cấp
Những nội dung trên cũng giúp chúng ta hình dung về một số ứng dụng mà nút nhấn khẩn cấp emergency mang lại. Nó là một thiết bị gần như lúc nào cũng có mặt trong các tủ điều khiển, trên các dây chuyền sản suất, hệ thống cảnh báo…
Hộp nút nhấn khẩn cấp emergency
Khi những ứng dụng trên các dây chuyền riêng lẻ, khi được sử dụng cho những thiết bị độc lập, lắp đặt ngoài trời. Nút khấn khẩn cấp không được lắp trên tủ điện, nên cần có một phụ kiện để định vị cho nó. Hộp nút nhấn thiết kế lỗ 22mm để chúng ta có thể lắp nút nhấn vào.
Hộp nút nhấn khẩn cấp
Sau khi lắp nút nhấn vảo hộp nút nhấn 1 lỗ, nó có thể lắp đặt và sử dụng riêng lẻ. Chúng ta có thể mang đi mọi nơi, nhỏ gọn và tiện lợi. Khi được hộp nút nhấn bảo vệ thì nút nhấn khấn khẩn cấp có thể sử dụng trong môi trường chống nước, có thể sử dụng ngoài trời, chịu va đập tốt.
Các bộ phận nút dừng khẩn cấp.
Các bộ phận nút nhấn khẩn cấp và hộp có thể tách rời và tháo lắp linh hoạt. Tùy vào nhu cầu mà chúng ta có thể thêm bớt các phụ kiện hợp lý để cân đối các chi phí.
Chụp bảo vệ nhấn khẩn cấp, chụp bảo vệ cho các loại nút nhấn, chụp bảo vệ, chụp kín nước IP67, chụp cao su kín nước nút nhấn, phụ kiện nútnhấn.
Cung cấp phụ kiện cho nút nhấn, phụ kiện cho tủ điện,
Chụp nút nhấn kín nước phi 22, chụp cao su.
Chụp kín nước được làm từ cao su mỏng có độ đàn hồi cao, chịu lực tác động và co giản tốt, tránh bị rách khi nhấn nút nhiều lần, sử dụng cho tất cả các loại nút nhấn phi 22, dùng chung cho tất cả các hãng, chụp kín nước giúp cho nút nhấn thông thường trở thành nút nhấn siêu chống nước, tăng khả năng chống nước lên IP67, sử dụng trong những nơi thường xuyên tiếp xúc với nước, tránh rơi nước vào trong bộ phận của tiếp điểm nút nhấn, tránh rò điện, đảm bảo an toàn tuyệt đối cho người sử dụng và vận hành thiết bị.
Chụp nút nhấn kín nước, chụp bảo vệ nhấn khẩn cấp thường được sử dụng cho các ứng dụng nút nhấn chống nước ngoài trời, tàu thuyền, nút nhấn cho các hệ thống rửa xe, nút nhấn cho phòng xong hơi, hồ bơi, hệ thống thủy sinh.
Chụp nút nhấn kín nước, chụp bảo vệ nhấn khẩn.
Nút nhấn kín nước IP67.
Chụp kín nước cho nút nhấn không những bảo vệ nước mà còn có công dụng thứ hai là chống bụi cực kỳ tốt, thích hợp cho những môi trường siêu bụi như trong các nhà máy được, nhà máy chế biến gỗ, nhà máy thức ăn gia súc, nhờ chống được bụi nên đảm bảo các tiếp điểm của nút nhấn luôn sạch và tiếp xúc tốt, tăng độ bền, tổi thọ và độ tin cậy của nút nhấn.
Lưu ý khi sử dụng nút nhấn có chụp kín nước là không sử dụng các vật sắt nhọn, đầu móng tay để nhấn nút nhấn, sẽ dễ làm rách chụp cao su, làm mất chức năng chống nước, trách sử dụng gần môi trường dầu, môi trường nhiệt độ cao sẽ làm mau hỏng chụp cao su.
Hộp nút nhấn kín nước.
Nút nhấn kín nước kết hợp với hộp nút nhấn là tuyệt vời, chụp kín nước còn có thể sử dụng cho các loại đèn báo pha các hãng, phi 22.
Chụp bảo nút nhấn khẩn cấp.
Chụp bảo vệ nhấn khẩn cấp, chụp bảo vệ nút nhấn.
Với kích thước chiều sâu là 35mm, chụp bảo vệ nút nhấn có thể sử dụng cho hầu hết các loại nút nhấn khẩn cấp của các hãng. Giúp bảo vệ các nút nhấn có chứa năng quang trọng trên máy, tránh được vệ sơ ý tác đọng lên nút nhấn.
Thiết kế của chụp bảo vệ nhấn khẩn cấp, chụp bảo vệ nút nhấn.
Hộp bảo vệ nút nhấn thiết kế có vòng lỗ chúng ta có thể dùng ổ khóa khóa nút nhấn lại, tránh được việc tác động không cần thiết của những người không phận sự sử dụng nút nhấn này.
Chụp nút nhấn kín nước, chụp bảo vệ nhấn khẩn.
Nút nhấn, đèn báo, công tắc cài Din-rail trên thanh ray.
Quý khách có nhu cầu về Chụp nút nhấn kín nước, chụp bảo vệ nhấn khẩn cấp, vui lòng liên hệ với chúng tôi theo thông tin bên dưới. Giao hàng toàn quốc tròng vòng 2 đến 3 ngày.
Côngtắcxoaychìakhóa,phi22,2vịtrí,3vịtrí,côngtắcchìa, tiếp điểm 1NO, 2NO. 2NC, côngtắc có chìa khóa phi 22mm, hàng Italy, tiếp điểm 10A.
Công tắc được thiết kế theo tiêu chuẩn Châu Âu. Công tắc đươc tích hợp chìa khóa được sử dụng trong đóng cắt các thiết bị quan trọng, tránh những người không có trách nhiệm sử dụng hoặc vô tình thay đổi trạng thái.
Công tắc xoay chìa khóa, phi 22, 2 vị trí, 3 vị trí.
Công tắcchìa khóa phi 22, 2 vị trí, 3 vị trí.
Với kích thước tiêu chuẩn sử dụng cho lỗ tủ phi 22mm, Đầu xoay được bọc lớp vỏ nhôm nguyên khối chắc chắn, đạt tiêu chuẩn chống nước IP65 có thể chống bụi hoàn toàn và nước rơi vào. Mỗi công tắc xoay đi kèm hai chìa khóa. Theo sau phía dưới là Holder có chức năng cố định công tắc vào mặt tủ. Holdel có dạng vặn bằng vít và dạng vặn bằng tay.
Tiếp điểm của công tắc xoay chìa khóa, phi 22, 2 vị trí, 3 vị trí.
Đây là phần quan trọng nhất của công tắc xoay khóa là đây. Tiếp điểm có thể lựa chọn tùy ý về số lượng và kiểu, quan trọng là chiều sâu của tủ điện, bởi vì tiếp điểm được thiết kế có thể xếp chồng lên nhau bao nhiêu cũng được, và mỗi cụm tiếp điểm có các dạng như sau, 1NO, 1NC, 2NO, 2NC, 1NO+1NC.
Về thông số kỹ thuật:
Tiếp điểm định mức là 10A, với điện áp sử dụng lên đến 500VAC. Giá trị dòng áp được phân định như sau:
24V 10A (AC), 6A (DC).
110V 8A (AC), 1A (DC).
220V 6A (AC), 0.5A (DC).
380V 4A.
500V 2.5A.
Nhiệt độ hoạt động: -20~70 độ C.
Thông số kích thước và cách lắp đặt.
Cách lắp đặt công tắc gạt chìa khóa.
Lưu ý là công tắc xoay chỉ lắp được trên mặt tủ với bề dày tối đa là 6mm.
Ngoài công tắc gạt chìa khóa, còn có nút nhấn khẩn cấp chìa khóa, công tắc xoay hai vị trí, công tắc 3 vị trí, nút nhấn.
Công tắc xoay 3 vị trí, 2 vị trí, có đèn, công tắc xoay 2 vị trí có đèn, công tắc xoay 3 vị trí có đèn, công tắc xoay có đèn, công tắc 2 vị trí, 3 vị trí,cóđèn màu xanh, màu đỏ, màu vàng, màu đen.
Công tắc xoay có đèn, công tắc xoay chìa khóa, hai vị trí, ba vị trí , thiết kế đẹp, chất lượng, tháo lắp linh hoạt, thay thế dễ dàng, hàng luôn có sẵn với số lượng lớn, giá cả cạnh tranh.
Công tắc xoay được thiết kế cho lỗ có phi 22, phi 25mm cũng được chỉ cần gắn thêm vòng đệm chuyển. Công tắc xoay ba vị trí có 4 màu, màu xanh, màu đỏ, màu vàng và màu đen là loại không đèn.
Công tắc xoay 3 vị trí, 2 vị trí, có đèn có các dạng điện áp là 24VAC hoặc 24VDC, 220VAC hoặc 220VDC, 48VAC hoặc 48VDC, 110VAC hoặc 110VDC. Board đèn có thể sử dụng chung điện áp AC và DC trừ loại 220V.
Công tắc xoay 3 vị trí, 2 vị trí, có đèn.
Công tắc xoay 3 vị trí, 2 vị trí, có đèn.
Công tắc xoay thiết kế với nhiều màu sắc lựa chọn, dạng xoay hai vị trí có hai dạng, xoay với góc 90 độ hoặc xoay với góc 45 độ.
Ngoài ra, công tắc xoay còn có dạng tự trả về vị trí ban đầu (vị trí off).
Các dạng tiếp điểm gồm 1NO, 1NC, 1NO + 1NC, 2NC, 2NO với dòng định mức 10A, điện áp hoạt động lên đến 500V. Có điện trở nhỏ hơn 50mohm, vật liệu tiếp điểm là Hard silver.
Các bộ phận của công tắc xoay 3 vị trí, 2 vị trí, có đèn.
Công tắc xoay 3 vị trí, 2 vị trí, có đèn.
Một bộ công tắc xoay có đèn gồm 4 bộ phận chính:
Phần đầu xoay là phần quyết định màu sắc và số vị trí xoay cũng như tự trả hoặc duy trì.
Phần Holder là phần bắt chật đầu xoay vào tủ điện, phần này có hai dạng, dạng siết bằng tay hoặc dạng siết bằng vít.
Bộ phận đầu đèn được gắn sau Holder
Phần tiếp điểm là phần gắn sau đầu đèn, mỗi khối tiếp điểm có tối đa 2 tiếp điểm, nếu muốn thêm tiếp điểm thì ta gắn chồng thêm khối tiếp điểm thứ 2, và có thể gắn số tiếp điểm vô tận.
Nút nhấn, đèn báo, công tắc cài Din-rail trên thanh ray.
Ngoài công tắc xoay có đèn ra còn có các sản phẩm cùng loại với công tắc xoay 3 vị trí, 2 vị trí, có đèn như nút nhấn kín nước, công tắc xoay có chìa khóa, còi báo phi 22, nút nhấn khẩn cấp…Các loại cảm biến, cảm biến áp suất, cảm biến siêu âm, tiệm cận.
Để biết thêm chi tiết và ứng dụng vui lòng liên hệ.
Nútnhấn, công tắc xoayphi22,phi25,nútnhấnphi30, nút ¨C11C có đèn. ¨C12C ¨C13C tự giữ, ¨C14C ¨C15C khẩn cấp, ¨C16C ¨C17C chìa khóa, công tắc xoay 3 vị trí, ¨C18C ¨C19C kín nước.
Cung cấp các loại phụ kiện làm tủ điện. Thiết kế bền đẹp, hàng chất lượng, hàng luôn có sẵn,
Với đa dạng các chủng loại, màu sắc và kích thước lỗ tủ, các dạng nút nhấn. Công tắc có đèn với nhiều loại màu sắc và cấp điện áp khác nhau, có nhiều lựa chọn. Lắp đặt và thay thế dễ dàng, tiết kiệm thời gian, chi phí.
Có hai lựa chọn cho kiểu lắp nút nhấn vào mặt tủ. Kiểu bắt vít hoặc kiểu vòng siết bằng tay lắp nhanh hơn nhưng giá thành cao hơn một tí.
Nút nhấn thiết kế toàn bộ bằng nhựa, tiếp điểm bằng đồng. Với chu kỳ đóng mở trên 3 triệu lần.
Viền nút nhấn được làm bằng kim loại có ren vặn giữ cho đầu nút nhấn khó có thể bung ra khi nhấn nhiều lần
Nút nhấn phi 22, phi 25 được thiết kế theo tiêu chuẩn phi lỗ 22mm, khi sử dụng cho các lỗ phi 25mm và phi 30mm thì ta dùng thêm vòng chuyển, nút nhấn được trang bị miếng chặn an toàn bảo vệ hạn chế tay chạm vào các domino đấu nối điện.
Điện áp các dạng đèn của nút nhấn, công tắc xoay: 24vdc/vac, 220Vac/Vdc.
Riêng đối với nút nhấn thì có thể trang bị chụp kín nước, tăng khả năng chống nước lên đến IP 67.
Các tiếp điểm được thiết kế gắn chồng lên nhau, nên có thể gắn thêm bao nhiêu tiếp điểm tùy ý.
Nút nhấn phi 22
Phụ Kiện Nút nhấn phi 22, nút nhấn phi 30.
Để biết thêm chi tiết và ứng dụng vui lòng liên hệ:
