Chuyên cung cấp Cảm biến phát hiện vật trong suốt Cảm biến quang, cảm biến laser. Cảm biến hồng ngoại, cảm biến phát hiện vật cản, cảm biến thu phát chung. Khoảng cách 1 mét, 5 mét.. Phạm vi hoạt động từ 700 – 5000mm, Ngõ ra PNP hoặc NPN, No và NC.
Cảm biến quang, Cảm biến phát hiện vật trong suốt là cảm biến được sử dụng. Để phát hiện và đo lường các thông tin liên quan đến ánh sáng. Nó hoạt động bằng cách sử dụng các phản xạ. Hấp thụ hoặc truyền qua ánh sáng để xác định một số đặc tính của môi trường hoặc vật thể. Tham khảo: Cảm biến tiệm cận
Khi công tắc cảm biến được kích hoạt hoặc một vật thể được phát hiện. Nguồn sáng laser phát ra tia sáng. Nếu tia sáng được phản xạ hoặc hấp thụ bởi vật thể hoặc môi trường. Cảm biến sẽ được thu bởi bộ thu quang học. Sự thay đổi trong tín hiệu quang được thu phát hiện và chuyển đổi thành tín hiệu điện để phân tích và xử lý. Tham khảo: Đầu nối ống hơi
Ứng dụng
Cảm biến hồng ngoại, cảm biến phát hiện vật cản
Khả năng phát hiện vật trong suốt: Có thể phát hiện và đo đạc các vật trong suốt như thủy tinh, nhựa, chất lỏng trong suốt, v.v.
Cảm biến phát hiện vật trong suốt có độ chính xác cao trong việc phát hiện và đo đạc các thông số của vật trong suốt.
Cảm biến thường có tính ổn định và ít bị ảnh hưởng bởi ánh sáng môi trường hoặc màu sắc của vật trong suốt.
Cảm biến quang thu phát chung 5 mét, với ứng dụng rửa xe.
Ngoài ra cảm biến còn sử dụng trong nhiều lĩnh vực khác như đếm số lượng, hệ thống băng tải, cảnh báo vật cản… Tham khảo: Công tắc dòng chảy
Ưu điểm
Cảm biến phát hiện vật trong suốt Cảm biến quang
Cảm biến quang laser có nhiều ưu điểm vượt trội so với các loại cảm biến quang khác, bao gồm:
1. Độ chính xác cao trong việc đo đạc khoảng cách, vị trí và các thông số khác.
2. Cảm biến quang laser có khả năng đo đạc khoảng cách từ vài centimet đến hàng trăm mét, phù hợp cho nhiều ứng dụng khác nhau.
3. Với công nghệ laser, cảm biến quang laser có khả năng xử lý và phản hồi nhanh, cho phép đo đạc trong thời gian ngắn.
4. Khả năng phát hiện đối tượng nhỏ: Với tia laser tập trung, cảm biến quang laser có khả năng phát hiện và đo đạc các đối tượng nhỏ và chi tiết. Tham khảo: Đầu đo khí CO
Thông số kỹ thuật Cảm biến phát hiện vật trong suốt.
Phạm vi hoạt động từ 700 – 5000mm, Ngõ ra PNP hoặc NPN, No và NC
Thông số kỹ thuật trên đây cho thấy cảm biến có khả năng hoạt động ổn định trong một phạm vi nhiệt độ rộng từ -25 đến 60 độ C.
Nguồn cấp từ 10 đến 30VDC giúp cung cấp đủ năng lượng cho cảm biến.
Khoảng cách hoạt động từ 100 đến 1000mm đáp ứng nhu cầu phát hiện vật thể trong một khoảng cách xa.
Thời gian đáp ứng nhanh hơn 1ms giúp cảm biến phản ứng nhanh chóng đối với sự hiện diện của vật thể.
Ngõ ra PNP hoặc NPN, No và NC cho phép tích hợp linh hoạt vào hệ thống điều khiển.
Vật liệu thân là nhựa ABS, giúp cảm biến nhẹ nhàng và dễ dàng lắp đặt.
Kích thước nhỏ gọn với đường kính 18mm giúp cảm biến phù hợp với nhiều không gian ứng dụng khác nhau.
Tần số hoạt động 500Hz cho phép cảm biến hoạt động ổn định. Và chính xác trong quá trình phát hiện và thu nhận tín hiệu của Cảm biến phát hiện vật trong suốt. Tham khảo: Phụ kiện ghi tên trên tủ điện
Thông tin thêm
Cảm biến hồng ngoại được sử dụng công nghệ tiên tiến. Để phát hiện vật thể và đo đạc khoảng cách trong môi trường không tiếp xúc. Đảm bảo sẽ rất hữu ích trong các ứng dụng như đo khoảng cách, phát hiện vật cản và kiểm tra chất lượng.
Cảm biến laser mang lại độ chính xác cao và khả năng đo đạc khoảng cách lớn. Với công nghệ laser tiên tiến. Bạn có thể đo đạc từ xa và xác định vị trí vật thể một cách chính xác và nhanh chóng.
Cảm biến quang là loại cảm biến sử dụng phản xạ ánh sáng. Một con thu, một con phát để phát hiện vật. Đối với cảm biến dạng thu phát chung thì gồm có con thu và con phát nằm chung trên 1 đầu. Khi có vật thì ánh sáng sẽ phản xạ qua vật rồi tác động đến con thu. Con thu sẽ phát ra tín hiệu NPN, PNP hoặc relay để làm tín hiệu.
Đối với cảm biến quang thu phát riêng thì 1 con thu, 1 con phát độc lập. Hai con được lắp đối xứng nhau, khi có vật cắt đường thu phát thì con thu sẽ xuất ra tín hiệu. Đối với loại thu phát riêng là có khoảng cách phát hiện rất ra. òn đối với cảm biến quang thu phát chung thì khoảng cách phát hiện ngắn. Được cái là lắp đặt gọn gàng, phát hiện chính xác.
Là dòng cảm biến củng thuộc loại số ít trên thị trường. Là loại thu phát chung nhưng nó có khoảng cách nhận vật rất xa lên đến 5 mét. Với khoảng cách này chúng ta có thể áp dụng cho nhiều ứng dụng.
Có thể ứng dụng trong bải xe, hệ thống rửa xe. máy xịt khuẩn. Với khả năng chống nước cao, cảm biến có thể sử dụng trong môi trường ẩm thấp, ngoài trời.
Cảm biến cũng có thể sử dụng phát hiện vật, đếm sản phảm trên các hệ thống băng chuyền. Sử dụng cho hệ thống đóng gói sản phẩm. Phát hiện người, báo trộm…
Cảmbiếnquanglaser tia nhỏ, cảmbiếnlaser phát hiện vật siêu nhỏ, cảmbiếnquang thu phát chung laze, cảmbiến laze, phát hiện vật nhỏ, thu phát chung, thu phát riêng.
Hiện nay trên thị trường có rất nhiều cảm biến phát hiện vật, và cảm biến thông dụng hiện nay là các loại cảm biến quang, nhờ sự phản xạ lên vật tốt nên ánh sáng là sự lựa chọn tối ưu nhất để phát hiện vật.
Cảm biến quang cũng có nhiều loại, có loại sử dụng ánh sáng tia đỏ, khi hoạt động chúng ta thấy ánh sáng màu đỏ phản xạ lên vật, cảm biến quang hồng ngoại thì khi hoạt động phát ra ánh sáng hồng ngoại, là loại ánh sáng chúng ta không thể nhìn thấy bằng mắt thường, muốn nhìn thấy nó thì ta dùng camera để quan sát, cả biến quang hồng ngoại thường nó có thể phát hiện những vật trong suất như chai bet, túi nilon, nhưng nói chung mục đích cuối cùng là phát hiện vật.
Đối với loại cảm biến quang hồng ngoại và cảm biến quang tia đỏ, nó thường sử dụng để phát hiện những vật có kích thước đử lớn, còn đối với vậy có kích thước nhỏ thì nó không thể phát hiện được. Cho nên hôm nay sẽ giới thiệu đến mọi người một loại cảm biến quang laser.

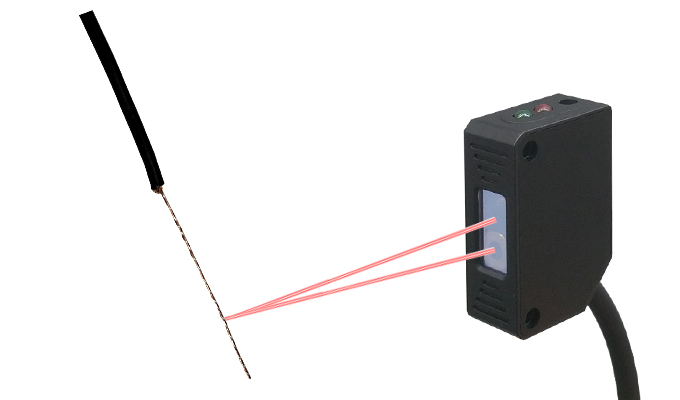

Cảm biến quang laser phát hiện vật tia nhỏ hẹp.
Sử dụng ánh sáng laser để phát hiện vật, từ vật lớn đến vật nhỏ như các lõi dây điện, sợi chỉ, các loại hạt có kích thước nhỏ.
Cảm biến quang laser tia nhỏ hẹp có ánh sáng tập trung, đường đi ánh sáng là dạng tia có đường kính rất nhỏ, nhờ vậy mà chúng ta có thể phát hiện được các vậy trong các khe hẹp, có thể đếm các sản phẩm có khoảng cách rất gần nhau, như đếm các chân của một cái lượt hoặc đếm số chân của các linh kiện IC.
cảm biến laser phát hiện vật kiểu thân tròn M18 thu phát chung.
Cảm biến laser cũng có hai dạng, là cảm biến dạng thu phát chung và cảm biến quang laser dạng thu phát riêng. Đối với loại cảm biến thu phát riêng với ưu điểm của tia laser có khả năng hội tụ cao nên có thể đối xứng nhau với một khoảng cách rất xa lên đến 50m. Ánh sáng hội tụ nên với khoảng cách xa ta có thể dễ dàng lắm đặt cho hai con thu phát nhận nhau.
Đối với cảm biến quang laser thu phát chung, được thiết kế với thấu kính đặc biệt và chất lượng để có thể phát hiện các vật nhỏ chính xác hơn, không giống như các loại cảm biến laser khác có thấu kính màu đỏ.

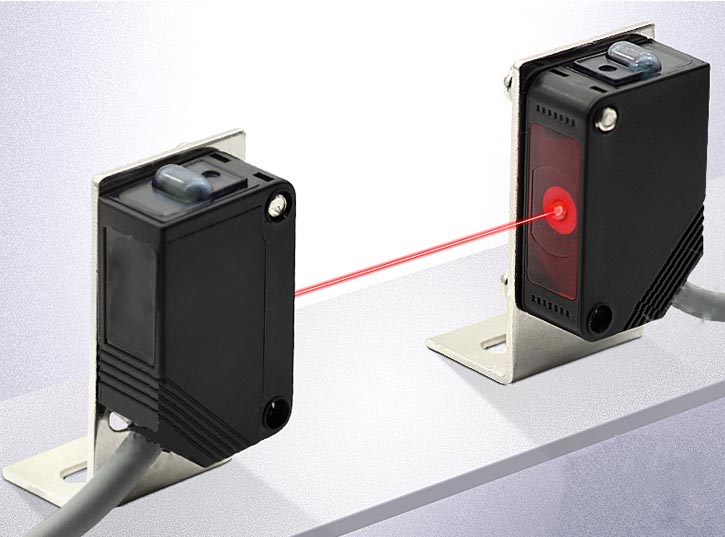

Cảm biến báo vật cản, cảm biến phát hiện vật, khoảng cách xa 50 mét, 10 mét, cảmbiếnpháthiện xe, cảmbiếnpháthiện người, cảmbiến quang thu phát riêng.
Cảm biến quang, với độ hoạt động tin cậy và chính xác, khả năng hoạt động với môi trường khắc nghiệt, tuổi thọ và độ bền cao.
Cảm biến hoạt động theo nguyên tắc thu phát riêng, Cảm biến phát sẽ phát ra một tia sáng laser với kích thước nhỏ và hẹp đến cảm biến phát với khoảng cách lên đến 50 mét. Khi có vật cản đi ngang qua là gián đoạn tia sáng giữa con thu và phát, lúc này sẽ xuất ra một tín hiệu NPN hoặc PNP 24VDC.
Cảm biến được ứng dụng trong đếm sản phẩm, đếm xe, báo động, báo vật đi lệch hướng, tọa độ, sử dụng ngâm trong nước và báo vật dưới nước, các môi trường bụi, steam…
Cảm biến báo vật cản, cảm biến phát hiện vật
Cảm biến báo vật cản, cảm biến phát hiện vật.
Thông số kỹ thuật cảm biến báo vật cản, cảm biến phát hiện vật
Nguồn cấp : 10-30vdc.
Nhiệt độ hoạt động: -25-55 độ C.
Tần số hoạt động: 120 Hz.
Thời gian đáp ứng: 0.5ms.
Ngõ ra tín hiệu: NPN hoặc PNP.
Sản phẩm cảm biến quang dạng laser nên có kích thước tia rất nhỏ tầm 1-2mm, nên chúng ta cũng có thể sử dụng trong phát hiện các vật có kích thước nhỏ, các loại hạt.
Ánh sáng laser hội tụ và có thể thấy dể dạng nên khi lắp đặt hai cảm biến ở vị trí xa, ta có thể dễ dàng biết được hai cảm biến đang nhận nhau.
Cảm biến quang, cảm biến quang thu phát qua gương.
Cảmbiếnquang thu phát qua gương, cảmbiến được sản xuất theo tiêu chẩn Châu Âu..
Cảm biến phát hiện vật theo nguyên tắc thu phát qua gương, khi không có vật thì ánh sáng cảm biến phát ra từ cảm biến phát phản xạ qua gương và quay về cảm biến nhận. Khi có vật đi ngang qua đường truyền này bị gián đoạn. Cảm biến sẽ xuất ra ngõ ra NPN hoặc PNP.
Cảm biến quang, cảm biến quang thu phát qua gương.
Khi cảm biến xuất ra tín hiệu thì thường chúng ta sẻ đưa vào PLC để báo tín hiệu, hoặc chúng ta sẽ kích qua relay trung gian. Sau đó dùng tiếp điểm relay để kích cho tải.
Thông thường ngõ ra cảm biến chỉ vài tram mA, nên chúng ta không dùng nó để kích cho tải lớn như bơm nước, còi, contactor. Điều nay sẽ làm hư cảm biến.
Ứng dụng Cảm biến quang.
Ưu điểm của cảm biến thu phát qua gương so với cảm biến quang thu phát riêng này là có thể phát hiện vật ở khoảng cách xa, lắp đặt để dàng, tiết kiệm hơn so với loại cảm biến quang thu phát riêng rất nhiều, tiết kiệm dây dẫn, diện tích.
Các tính năng cảm biến quang.
Dòng cảm biến thiết kế ở dạng nhỏ gọn (compack size), với kích thước 10 x 20 x 30 mm, Cảm biến được sử dụng trong những ứng dụng phát hiện vật với độ chính xác cao, cũng như các vật có kích thước nhỏ.
Với chức năng Teach-in bằng nút nhấn để cài đặt độ nhạy cũng như khoảng cách, giúp cảm biến linh động hơn trong các ứng dụng. Đặc biệt cảm biến có khả năng lập trình được ngõ ra NO hoặc NC.
Cảm biến còn tích hợp chân Mute sử dụng cho việc kiểm tra cảm biến lúc trục trặc, điều chỉnh khoảng cách.
Sơ đồ kết nối dây cho cảm biến quang thu phát qua gương.
Cảm bến quang với ngõ ra 4 dây, dây xanh kết nối nguồn âm, dây nâu kết nối nguồn dương, dây đen là ngõ ra output.
Dây trắng là dây Mute, là chức năng tạm ngừng hoạt động cho cảm biến khi test, bảo trì, bảo dưỡng, chỉ cần kích dây trắng vào chân âm.
Sơ đồ nối dây tín hiệu cảm biến quang.
Thông số kích thước cảm biến quang thu phát qua gương.
Cảm biến quang được thiết kế có kích thước tiêu chuẩn, cộng với ngõ ra có khả năng cài đặt khoảng cách và NO hoặc NC, giá cả cực kỳ cạnh tranh, chất lượng ổn định, là bước tính kinh tế khi bạn muốn thay đổi từ các hãng khác.
Thông số kích thước cảm biến quang thân vuông.
Cài đặt nhận dạng vật cho cảm biến.
Đối với những vật có độ trong suốt, xuyên thấu, ta cần cài đặt nhận dạng để cảm biến hoạt động hiệu quả và chín xác hơn.
Thao tac cài đặt cảm biến.
Cấp nguồn cho cảm biến và đặt trước gương, nhấn nút trên cảm biến trong 3 giây đến khi hai đèn trên cảm biến chớp tắt.
Đặt vật vào vùng phát hiện giữa cảm biến và gương.
Nhấn nút thêm một lần nữa là xong phần cài đặt nhận dạng vật.
Cài đặt ngõ ra NO, NC cho cảm biến quang thu phát qua gương.
Cài đặt trạng thái ngõ ra dễ dàng trên nút nhấn tích hợp.
Nhấn và giữ nút nhấn trong 10 giây, đến khi đèn xanh chớp liên tục, nhả nút nhấn, lúc này cứ mỗi lần nhấn nút là cảm biến sẽ thay đổi trạng thái ngõ ra.
Ngoài ra, còn có các loại cảm biến quang thu phát chung, thu phát riêng với nhiều kiểu loại, khoảng cách hoạt động, kiểu điện áp sẽ được cập nhật sau.
Cung cấp Cảm biến quang, các loại cảm biến hồng ngoại, laser, cảm biến phát hiện vật cản, cảm biến thu phát chung, khoảng cách 1 mét. 5 met..
Cảm biến quang là gì?
Hiện nay có rất nhiều tài liệu nói về cảm biến quang là gì. Và đó là những kiến thức trên sách vở. Đọc nghe suông tai văn vẻ nhưng nhiều người sẻ khó hiểu. Đặc biệt là những ai chưa học điện nhiều và nhất là những bạn chuyên mua hàng cho nhà máy. Mới vào nghề mua hàng mà kỹ thuật bảo mua dùm con cảm biến quang thì cũng cảm thấy bở ngỡ.
Đầu tiên chúng ta sẽ hiểu cảm biến quang là như thế nào?
Là loại cảm biến dùng để phát hiện các vật cần đếm số lượng, hay phát hiện một vật gì đó để khi phát hiệt nó, cảm biến sẽ xuất ra một tín hiệu để báo chúng ta biết rằng nó phát hiện được vật đó rồi. Để từ đó chúng ta sẽ đếm số lượng, hoặc là dừng máy hoặc là thực hiện công đoạn nào đó tiếp theo.
Vậy tại sao nó gọi là cảm biến quang? Vì nó hoạt động theo nguyên lý phản xạ ánh sáng từ nó phát ra. Cảm biến khi hoạt động sẽ phát ra ánh sáng. Ánh sáng này sẽ chiếu vào vật, ánh sáng sẽ phản xạ lại và cảm biến sẽ nhận được ánh sáng này và phát ra tín hiệu đã phát hiện được vật.
Vậy thì có những loại cảm biến quang nào? Chỉ có 2 loại chính thôi, đó là cảm biến dạng thu phát chung, cảm biến thu phát riêng và cảm biến thu phát qua gương.
Cảm biến quang thu phát chung
Cảm Biến Quang Kiểu Thu Phát Chung.
Cảm biến thu phát chung là loại tích hợp mắt thu và mắt phát ánh sáng nằm chung một hướng trên một cảm biến. Ánh sáng phát ra và phản xạ lại cho đầu thu nhận được. Vì phản xạ ánh sáng từ các vật nên có khoảng cách nhận thấp và phụ thuộc và độ phản xạ của vật. Có nhiều loại cảm biến còn không nhận được vật màu đen vì phản xạ ánh sáng quá thấp. Chính vì vậy mà loại cảm biến quang thu phát chung thường có khoảng cách tầm 1m trở lại. Chỉ với những loại đặc biệt thì có khoảng cách hoạt động 5m (cảm biến quang 5m).
Cảm biến quang thu phát riêng.
Cảm biến thu phát riêng là loại hoạt động cùng một lúc hai con cảm biến. Một con chỉ cấp nguồn và phát ra ánh sáng, một con có nhiệm vụ nhận nguồn ánh sáng để phản hồi ngõ ra. Hai cảm biến sẽ được đặt đối xứng nhau, sao cho ánh sáng con phát luôn luôn chiếu vào con thu. Khi có vật đi ngang qua làm che ánh sáng con thu. Lúc này cảm biến sẽ báo là có vật cản đi ngang qua. Lợi thế của loại thu phát riêng là hoạt động được ở khoảng cách rất xa, hoạt động ổn định. Nhưng có nhược điểm là phải đấu nối tới hai cảm biến, dây nhợ nhiều, đặc biệt là tốn thêm vị trí để lắp đặt tới 2 con cảm biến.
Cam-bien-quang-thu-phat-rieng-laser
Nhược điểm của cảm biến quang thu phát riêng là phải đi dây nguồn riêng cho hai đầu cảm biến. Với hai cảm biến đặt xa nhau, dây nhợ vướng víu, tốn kém dây điện. Nhưng ưu điểm của nó là xài được khoảng cách xa và hoạt động ổn định, chính xác.
Và sau đây chúng tôi sẽ giới thiệu một vài loại cảm biến mà chúng tôi đang có để mọi người thao khảo:
Cảm biến quang, cảm biến quang thu phát chung.
Hiện nay trên thị trường có nhiều loại có mẫu giống như đúc. Nhưng không thể nhận vật trong suốt và những vật siêu nhỏ nên mọi người đừng so sánh giá nhé.
Model Cảm biến: VELT-PSM1810N.
Là loại cảm biến quang hoạt động phát hiện vật theo nguyên tắc thu phát chung. Với khoảng cách tối đa 1 mét, tích hợp núm điều chỉnh phạm vi phát hiện vật từ 100mm đến 1000mm. Giúp cảm biến được áp dụng linh động hơn trong các ứng dụng. Ngoài ra, cảm biến bao gồm hai ngõ ra NO và NC, kiểu NPN hoặc PNP.
Cảm biến được sử dụng trong những ứng dụng phát hiện vật chính xác cũng như những vật có kích thước cỡ nhỏ. Đặc biệt cảm biến có khả năng phát hiện các vật trong suốt như chai pet, túi nilon.
Ưu điểm tiếp đầu tiên là cảm biến không những phát hiện màu đen không thôi. Nó còn phát hiện những vật trong suốt nữa. Vật trong suốt có một nhược điểm là làm cho ánh sáng xuyên qua luôn và không phản xạ lại ánh sáng.
Cảm biến phát hiện chai pet và vậy trong suốt.
Có nhiều loại cảm biến còn trở nên vô dụng đối với vật trong suốt. Vậy mà cảm biến quang của chúng tôi tuy rẻ mà lại có võ công cao. Có thề phát hiện được vật trong suất như túi nilon, chai thủy tinh, chai PET..
Sản phẩm thực tế.
Thiết kế cảm biến với tiêu chuẩn IP65 có thể hoạt động tốt trong môi trường ẩm và bụi cao. Cảm biến tích hợp chức năng bảo vệ ngắn mạch và ngược cực tạm thời. Hoạt động phát hiện vật chích xác với tần số cao 500Hz.
Về thiết kế cảm biến quang.
Cảm biến tích hợp đèn báo nguồn và đèn báo phát hiện trạng thái vật trên thân.
Cảm biến tích hợp nút vặn chỉnh khoảng cách hoạt động của cảm biến. Giúp cảm biến dễ dàng hoạt động trong nhiều ứng dụng với nhiều khoảng cách khác nhau. Đặc biệt là trong các ứng dụng phát hiện vật mà phía sau vật cần báo luôn có vật khác hoặc nền, mặt phẳng.
Cảm biến tích hợp điều chỉnh khoảng cách nhận.
Phía sau cảm biến là núm điều chỉnh khoảng cách nhận vật, tích hợp biến trở tinh chỉnh 10 vòng. Với vặn theo chiều kim đồng hồ là tăng khoảng cách. Vặn ngược chiều kim đồng hồ là chiều giảm khoảng cách nhận.
Phạm vi điều chỉnh nhận vật trong vòng 10-100cm, Sử dụng biến trở 10 vòng tinh chỉnh nên chúng ta vặn nhiều vòng khi diều chỉnh.
Cùng xem qua video kiểm tra hoạt động của cảm biến quang.
Đối với các vật màu đen là điểm yếu của các loại cảm biến quang, vật màu đen có khả năng hấp thụ ánh sáng. Ánh sáng sẽ không phản xạ lại. Có nhiều loại cảm biến không phát hiện được vật mà đen.
Với lợi thế sữ dụng tia hồng ngoại, hoạt động thu phát chung, điều chỉnh được độ nhạy và khoảng cách hoạt động. Phát hiệt được vật trong suốt, giúp cảm biến được ứng dụng trong dây chuyền đóng chai PET. Đếm số lượng chai và phát hiện chai là điểm mạnh của cảm biến
Nhưng ưu điểm lớn nhất của loại này là có thể phát hiện được vật màu đen khá tốt và ổn định. Nhưng nó sẻ hoạt động ở phạm vi gần hơn so với những vật có độ tương phản cao hơn như màu sáng.
Nhưng ưu điểm lớn nhất của loại này là có thể phát hiện được vật màu đen khá tốt và ổn định. Nhưng nó sẻ hoạt động ở phạm vi gần hơn so với những vật có độ tương phản cao hơn như màu sáng.
Cảm biến có khoảng hoạt động lên đến 5 mét, tuy nhiên mọi người cấn chú ý là khi khoảng cách càng xa thì độ tương phản sẻ giảm xuống, Nên khi mọi người sử dụng xa thì nên chọn vật phát hiệt có kích thước lớn hơn và có động tương phản cao hơn.
Khoảng cách có thể điều chỉnh thông qua núm chỉnh được bố trí phía sau lưng cảm biến. Để đạt hiệu quả chống nước cho cảm biến quang, khi cài đặt cảm biến xong. Chúng ta bôi một lớp keo ngay núm vặn để chống nước tốt hơn.
Trên tay cảm biến quang thu phát chung 5m.
Cảm biến có khoảng cách nhận lên đến 5m, không cần gương. Không cần hai con đối xứng, thích hợp cho các ứng dụng bãi xe, khu vực rửa xe. Cảm biến có kích thước to 36 x 100 x 70mm, với thân nhựa ABS, chống nước và chống bụi IP65.
Ứng dụng cảm biến thu phát chung với ứng dụng bãi xe barrier.
Cảm biến sử dụng nguồn cấp 10-24VDC, nên chúng ta có thể sủ dụng cho các loại nguồn thông dung như 10VDC, 12VDC, 24VDC. Với ngõ ra relay NO-NC. Dễ dàng kết nối với tất cả các thiết bị, có thể sử dụng ngoài trời và hệ thống rửa xe, khu vực có nhiều nước.
Cảm biến quang thu phát chung 5 mét, với ứng dụng rửa xe.
Ngoài ra cảm biến còn sử dụng trong nhiều lĩnh vực khác như đếm số lượng, hệ thống băng tải, cảnh báo vật cản…
Thông số kỹ thuật cảm biến.
Nguồn cấp: 10-24VDC
Khoảng cách: 5 mét
Phạm vi hoạt động: 700-5000mm
Kiểu hoat động: Thu phát chung.
Tần số hoạt động: 50HZ
Thông số kích thước cảm biến.
Cảm biến kiểu thu phát chung có kích thước khá to, nhưng đổi lại chúng ta lại có một loại kiểu thu phát chung có khoảng cách phát hiện lớn.
Hoạt động khá ổng định ngoài trời, không bị nhiễu bởi ánh sáng. Khả năng chịu dụng nắng mưa rất tốt.
Hình ảnh cảm biến xuất hàng.
Cảm biến hiện tại được đánh giá sử dụng tốt, được khách hàng đánh giá cao.
Cảm biến quang kiểu laser.
Là dòng cảm biến có khả năng phát hiện những vật có kích thước nhỏ, vật trong suốt. Với tia sáng rất hẹp có thể đọc được các vật nhỏ có khoảng cách gần nhau.
Chẳng hạn như các chân linh kiện của IC. Nó có thể phát hiện từng chân và mỗi chân phát hiện sẻ xuất ra 1 xung kích. Đối với các loại cảm biến quang thông thường thì tia nó theo vùng. Nên nó sẽ phát hiện luôn con IC chứ không phải là các chân. Đó là lợi thế của cảm biến tia laser.
Cảm biến quang dạng laser.
Cảm biến laser có hai dạng thân tròn M18 và thân vuông, có khoảng cách hoạt động là 300mm. Có thể điều khoảng cách gần lại thông qua núm chỉnh.
Ngoài phát hiện những vật nhỏ nó còn phát hiện các vật trong suốt và các vật khác như bao cảm biến quang thông thường.
Với tần số hoạt động 1000Hz, thích hợp trong sử dụng đếm các vật có tần số cao. Thấu kính chất lượng đặc biệt giúp cảm biến hoạt động chính xác, độ tin cậy cao.
Cảm biến đọc tương phản Fiber optic được thiết kế theo tiêu chuẩn Châu Âu
Có bao giờ chúng ta nhìn vào gói mì mà tự hỏi rằng làm sao có thể tạo ra các bao bì đều như vậy không, đó là khi in các loại bao bì, cứ mỗi đoạn người ta in thêm 1 vạch màu, khi đóng gói thì các vạch màu này sẽ được cảm biến xác định để kích hoạt máy cắt, để cắt thành những gói có kích thước đồng đều nhau.
Để hình dung rõ về điều này, chúng ta xem hình dưới đây.
Cảm biến đọc vạch màu.
Trong bài viết này chúng tôi sẽ giới thiệu một loại cảm biến có thể đọc tốt các vạch màu đó, với tần số cao và xuất ra tín hiệu điều khiển NPN hoặc PNP 24VDC.
Là loại cảm biến quang dang sợi cáp quang, được ứng dụng trong đọc và phát hiện các loại vạch trắng, đen.
Cảm biến đọc vạch màu thích hợp cho ngành dán nhãn, bao bì, đóng gói bánh, kẹo, hoặc đếm số lượng thông qua các vạch, mark trên sản phẩm với tần số cao 2500 lần trên 1 giây, nên có thể đọc được các vạch với tốc độ cao.
Với chức năng Light on – Dark on chọn lựa thông qua Switch tích hợp trên thiết bị, cùng với chức năng bảo vệ ngược cực và ngắn mạch nhưng chỉ ở thời gian ngắn, tạm thời.
Cảm biến đọc tương phản, đọc vạch trắng đen.
Amplyfier và các kiểu mắt đọc vạch màu.
Thông số kỹ thuật – Amplifier.
Nguồn cấp: 12-24VDC.
Ngõ ra: NPN hoặc PNP.
Thời gian đáp ứng: 200, 500, 1000, 2000 micro giây (có thể chọn lựa).
