Bộ điều khiển pH là gì?

Là một thiết bị được sử dụng để đo nồng độ ion hydro (pH) trong một dung dịch. pH là một chỉ số đo mức độ axit hay bazơ của một chất lỏng. Thiết bị này thường được sử dụng rộng rãi trong các lĩnh vực như hóa học. Sinh học, y học, môi trường và công nghiệp.

Bộ điều khiển pH bao gồm một điện cực pH và một bộ đọc số. Điện cực pH là một thiết bị chứa một cặp điện cực, bao gồm một điện cực thủy ngân và một điện cực thủy tinh. Khi tiếp xúc với dung dịch, điện cực sẽ tạo ra một điện thế dựa trên nồng độ ion hydro trong dung dịch. Bộ đọc số sẽ đo và hiển thị giá trị pH tương ứng trên một màn hình.

Bộ điều khiển pH có nhiều ứng dụng quan trọng. Ví dụ, Trong công nghiệp thực phẩm, máy đo pH giúp kiểm soát chất lượng và đảm bảo an toàn thực phẩm. Ngoài ra, nó còn được sử dụng trong nghiên cứu khoa học, kiểm tra nước và môi trường, sản xuất hóa chất và nhiều ứng dụng khác.

Máy đo pH có nhiều loại và mức độ phức tạp khác nhau. Từ các thiết bị cầm tay đơn giản đến các hệ thống phức tạp có thể tự động điều chỉnh và ghi lại dữ liệu. Lựa chọn máy đo pH phù hợp phụ thuộc vào mục đích sử dụng, độ chính xác cần thiết.

Tham khảo: Hộp nút nhấn

Bộ điều khiển pH, máy đo PH công nghiệp 4-20ma.

Để sử dụng máy đo pH, người dùng cần chuẩn bị một dung dịch chuẩn có pH đã biết trước để calibra máy đo pH. Sau đó, điện cực pH được nhúng vào dung dịch cần đo. Và giá trị pH sẽ được hiển thị trên màn hình. Một số máy đo pH cũng có khả năng ghi lại dữ liệu. Và kết nối với các thiết bị khác để phân tích và theo dõi sự thay đổi pH trong thời gian.

Với tín hiệu phổ thông 4-20mA. Chúng ta có thể sử dụng nhiều thiết bị có thể đọc được. Có thể đưa trực tiếp vào PLC, hệ thống BMS giáp sát từ xa. Ngoài ngõ ra 4-20mA, còn có ngõ ra 0-10VDC hoặc RS485.

Là bộ tích hợp sẵn đầu đo PH, Bộ điều khiển pH hay còn gọi là điện cực PH kết hợp với bộ khuếch đại tín hiệu. Các phép đo được phân tích và tính toán thông qua bộ khếch đại. Tín hiệu PH đưa về sẽ được chuyển đổi và xuất ra ngõ ra 4-20mA tương ứng với giá trị từ 0-14PH.

Tham khảo: Công tắc dòng chảy

Tham khảo: Co nối ống khí

Một số lưu ý khi sử dụng Bộ điều khiển pH.

– Giá trị ban đầu của cảm biến đưa về là tầm 7 PH (dung dịch bảo quản).

– Bộ hiển thị có nguồn nuôi là 220VAC, kích thước 80x16cm. Có nguồn xuất ra 24VDC để nuôi cho cảm biến hoạt động.

– Đầu đo PH, Bộ điều khiển pH có kèm nắp đậy, khi không sử dụng cần bảo quản một ít dung môi KCL 3M để đầu đo không bị khô và hư hỏng.

– Thông qua bộ hiển thị, chúng ta có thể quan sát PH thực tế. Bên cạnh đó, bộ hiển thị còn cho chúng ta cài đặt được ngõ ra realy đề phát tín hiệu. Cảnh báo độ PH quá cao hoặc quá thấp so với ngưỡng cho phép.

– Khi sử dụng xong hoặc khi đo PH ở mẫu khác chúng ta cần vệ sinh dầu đo bằng nước cất hoặc nước khử ion. Dùng bông thấm nước chấm nhẹ vào cầu đo cho khô, tránh là xước đầu, rồi bảo quản bảo bằng dung môi.

Tham khảo: Giắc cắm điện 6 chân 35A – Maojwei

Thông số kỹ thuật

Áp suất: 6bar.

Phạm vi đo: 0-14pH

Độ phân giải: 0.01pH

Độ chính xác: 3%FS.

Nguồn cấp: 10-30VDC.

Dây cáp mặc định: 5 mét.

Công suất tiêu thụ: 1.2W

Ngõ ra: 4-20mA, 0-10VDC.

Nhiệt độ hoạt động: 0-60 độ C. <85% RH.

Nhiệt độ hoạt động của điện cực Bộ điều khiển pH: Từ 0-80 độ C

Tham khảo: Cảm biến đo âm thanh, đo cường độ âm thanh

Cảm biến nhiệt độ

Cảm biến đo PH, cảm biến PH trong nước chuẩn công nghiệp 4-20mA, 0-10VDC, RS485. Cảm biến đo nồng độ PH, cảm biến kiểm tra độ PH, cảm biến PH.

Độ PH là gì?

Độ PH trong dung dịch được hiểu nôm na một cách dễ hiểu là đánh giá dung dịch đó có tính axit hay tính bazo. Theo quy ước thì độ PH chuẩn của nước là PH = 7. Nếu PH > 7 thì dung dịch đánh giá là mang tính kềm. Nếu PH < 7 thì dung dịch mang tính axit.

Độ PH ảnh hưởng như thế nào?

Độ PH trong thực tế có phạm vi từ 0-14PH và nó không có đơn vị. Tùy vào loại dung dịch hay thực phẩm nó sẽ có độ PH khác nhau. Nên độ PH cao hay thấp đều có ý nghĩa và lợi ích riêng của nó. Trong những trường hợp cụ thể nước uống sinh hoạt hàng ngày của chúng ta có độ PH từ 6.5~8.5. Dung dịch có độ PH thấp nhất bằng 0 đó là aixt, và PH cao nhất là dung dịch có độ tẩy cao như nước thông cống chẳn hạn.

Để xác dịnh độ PH thì chúng ta có nhiều phương pháp như sử dụng giấy quì tím, bút đo PH hoặc cảm biến đo PH. Trong đó giấy quỳ tím thì chúng ta chỉ xác định được tính axit hay bazo chứ không xác định được giá trị cụ thể.

Tham khảo: Cảm biến oxy

Trên tay cảm biến đo PH.

Cảm biến được thiết kế cho việc đo giá trị PH liên tục và trong thời gian dài. Bao gồm một que điện cực và một bộ khếch đại tín hiệu để cho ra tín hiệu phổ thông như 4-20mA, 0-10VDC, RS485.

Tham khảo: cảm biến NH3

Que điện cực được thiết kế có ren vặn 3/4, để chúng ta có thể lắp vào thành bồn hoặc đường ống. Sản phẩm phù hợp cho hệ thống giám sát PH trong ao hồ, nước thải thân thiện, nước thải sinh hoạt.

Với dây dài 5m từ bộ khuếch đại tới điện cực, chúng ta có thể dễ dàng đưa dây đi xa đến vị trí cần đo so với tủ điều khiển.

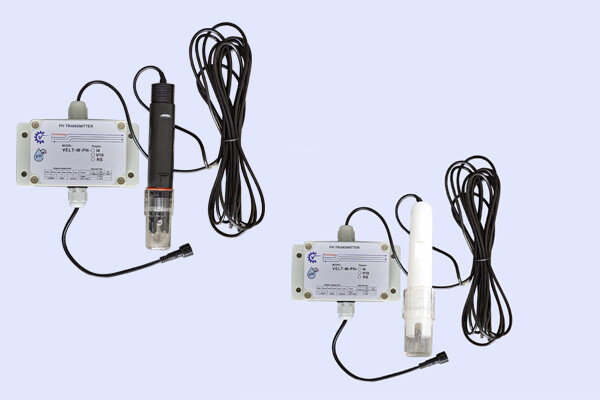

Đo PH ở môi trường có tính axit mạnh hoặc bazo mạnh thì chúng ta chọn loại đầu Cảm biến đo PH bằng teflon.

Đầu đo PH thông thường (màu đen composite) phù hợp với nước thải công nghiệp, nước thải sinh hoạt, nông nghiệp, nuôi trồng thủy sản và các tình huống khác trong môi trường axit yếu và kiềm yếu không bị ăn mòn.

Đầu đo có vỏ ngoài của điện cực PTFE được làm bằng polytetrafluoroethylene và thích hợp sử dụng trong các trường hợp bị axit mạnh, kiềm mạnh và chất hữu cơ ăn mòn.

Thông số kỹ thuật cảm biến PH.

Nguồn cấp: 10-30VDC.

Công suất tiêu thụ: 1.2W

Ngõ ra: 4-20mA, 0-10VDC.

Phạm vi đo: 0-14pH

Độ phân giải: 0.01pH

Độ chính xác: 3%FS.

Nhiệt độ hoạt động: 0-60 độ C. <85% RH.

Nhiệt độ hoạt động của điện cực: 0-80 độ C

Áp suất: 6bar.

Dây cáp mặc định: 5 mét.

Tham khảo: Cảm biến đo ẩm

Ứng dụng cảm biến đo độ PH.

Hiện nay ứng dụng thực tế nhất là trong nôi trồng thủy sản, đặc biệt là nuôi tôm công nghệ cao. Việc giám sát độ PH trong nước là một trong những yếu tố quan trọng. Nó ảnh hưởng tới tình trạng sức khỏe và bệnh tật của tôm.

Đối với nước trong hồ nuôi tôm, độ PH cho phép là 7.5~8.5, giới hạn PH là 7~9.

Sử dụng Cảm biến đo PH chúng ta có thể kịp thời can thiệp vào sự thay đổi bất thường của nước để đảm bảo sức khỏe tốt cho hồ tôm.

Tham khảo: Lưới lọc bụi

Lắp đặt cảm biến PH.

Có nhiều cách lắp đặt cảm biến, tùy vào ứng dụng và điều kiện sử dụng. Cảm biến trang bị hai đầu ren 27 phía trên và phía dưới. Chúng ta có thể luồn vào ống và lắp ren phía trên khi muốn thọc sâu cảm biến vào trong bể hoặc bồn.

Lắp vặn Cảm biến đo PH trực tiếp vào bồn hoặc ống bằng ren trên đầu. Khi lắp cảm biến bên hông thì chúng ta nên lắp nghiêng một gốc 15 độ.

Lưu ý khi lắp đặt chúng ta cần tránh nước lọt vào phía trên cảm biến ngay dây ra của điện cực.

Tham khảo: Cảm biến tiệm cận

Một số lưu ý khi sử dụng cảm biến đo PH.

• Đầu đo PH có kèm nắp đậy, khi không sử dụng cần bảo quản một ít dung môi KCL 3M để đầu đo không bị khô và hư hỏng.
• Khi sử dụng xong hoặc khi đo PH ở mẫu khác chúng ta cần vệ sinh dầu đo bằng nước cất hoặc nước khử ion, dùng bông thấm nước chấm nhẹ vào cầu đo cho khô, tránh là xước đầu, rồi bảo quản bảo bằng dung môi.
• Giá trị ban đầu của cảm biến đưa về là tầm 7 PH (dung dịch bảo quản).
• Dây Cảm biến đo PH dài 5m chúng ta không được cắt và nối dài sẽ làm ảnh hưởng đến giá trị đo. Muốn nối dài chúng ta chỉ có thể nối dây ngõ ra 4-20mA.

Tham khảo: Bộ điều khiển nhiệt độ

Thông qua bộ hiển thị, chúng ta có thể quan sát PH thực tế. Bên cạnh đó, bộ hiển thị Cảm biến đo PH còn cho chúng ta cài đặt được ngõ ra realy đề phát tín hiệu cảnh báo độ PH quá cao hoặc quá thấp so với ngưỡng cho phép.

Bộ hiển thị có nguồn nuôi là 220VAC, kích thước 80x16cm. Có nguồn xuất ra 24VDC để nuôi cho cảm biến Cảm biến đo PH hoạt động.
