Danh mục: Biến Dòng Hạ Thế

Biến dòng analog DC ngõ ra 4-20mA analog, biến dòng 0-5ADC, 0-10ADC, 0-20ADC, 0-30ADC, 0-50ADC, 0-100ADC ngõ ra tuyến tính.

Biến dòng là thiết bị dòng điện chuyển đổi dòng điện cao sang dòng điện thấp. Biến dòng có loại sử dụng cho điện xoay chiều AC và điện 1 chiều DC. Đối với đo dòng điện DC thì chúng ta dùng điện trở shunt thông qua việc mắc nối tiếp.

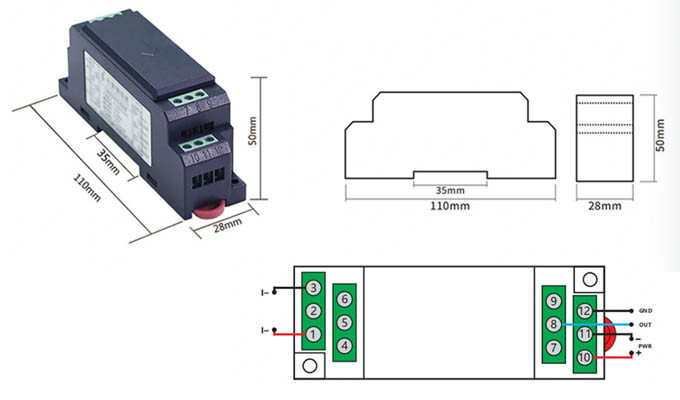

Biến dòng analog DC ngõ ra 4-20mA.

Là loại biến dòng đo dòng điện DC thay cho điện trở shunt. Đối với điện trở shunt thì chúng ta có ngõ ra tín hiệu mV. Là một tín hiệu chỉ có những bộ đọc chuyên dụng thì mới đọc được. Còn đối với biến dòng DC analog cho dòng 4-20mA tín hiệu phổ thông cho nhiều thiết bị đọc. Chúng ta không cần phải thêm một bộ chuyển đổi shunt sang 4-20mA nữa.

Việc lắp đặt biến dòng analog DC cũng rất đơn giản. Chúng ta chỉ cần luôn dây qua lỗ trên biến dòng tương tự như các loại biến dòng AC.

Ứng dụng sản phẩm Biến dòng analog DC ngõ ra 4-20mA

Ứng dụng trong việc đo dòng điện DC. Giám sát vào bảo vệ quá tải thiết bị. Đo đếm điện năng tiêu thụ, hiển thị và theo dõi dòng điện thông qua các bộ hiển thị dòng điện.

Được sử dụng rộng rãi trong các thiết bị cung cấp điện, giám sát lưới điện, hệ thống giám sát điều khiển công nghiệp, hệ thống tín hiệu đường sắt và các ngành công nghiệp khác.

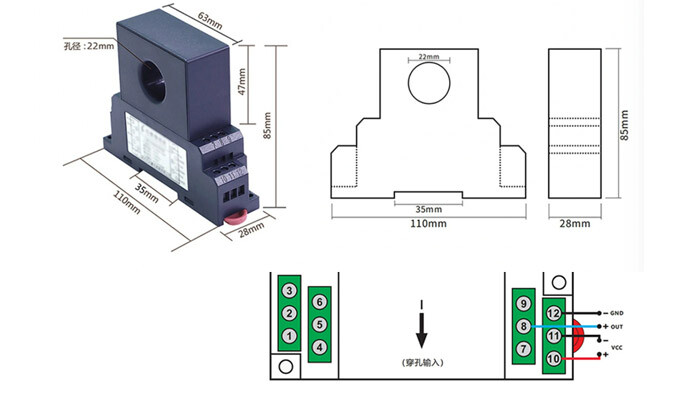

Thông tin về sản phẩm biến dòng DC.

Là một loại biến dòng cách ly dòng điện môt chiều DC. Tín hiệu dòng điện DC đo được là tín hiệu được phân lập thông qua các linh kiện cách ly có độ chính xác và có ngõ ra 4-20mA. Tiêu thụ điện năng thấp và có độ trôi nhiệt độ thấp, khả năng chống nhiễu mạnh..
Sản phẩm thiết kế nhỏ gọn, lắp đặt trên din ray tiêu chuẩn 35mm theo tiêu chuẩn quốc tế.

Tham khảo: Cảm biến nhiệt độ

Thông số kỹ thuật Biến dòng analog DC ngõ ra 4-20mA.

Model: VELT-CTAD-5-20, VELT-CTAD-10-20, VELT-CTAD-30-20, VELT-CTAD-50-20, VELT-CTAD-100-20.

Nguồn cấp: 24VDC

Cấp chính xác: 1.0

Ngõ vào: 5ADC~600ADC

Ngõ ra: 4-20mA.

Cách điện: 2500V.

Thời gian đáp ứng: <100ms

Vật liệu vỏ: ABS

Lắp đạt: Din-rail 35mm

Load capacity: Voltage output ≥2KΩ; current output ≤250Ω.

Môi trường: -10~60 độ C.

Tham khảo: Công tắc dòng chảy

Cảm biến đo ẩm

Cảm biến áp suất

Cung cấp các thiết bị điện chuyên dụng Cảm biến dòng điện ngõ ra 4-20mA , biến dòng Analog, CT analog, biến dòng ngõ ra 4-20mA, dòng sơ cấp 10A, 20A, 50A, 100A, 150A, 200A, biến dòng ngõ ra 0-10vdc.

Tham khảo: Cảm biến đo mức hóa chất

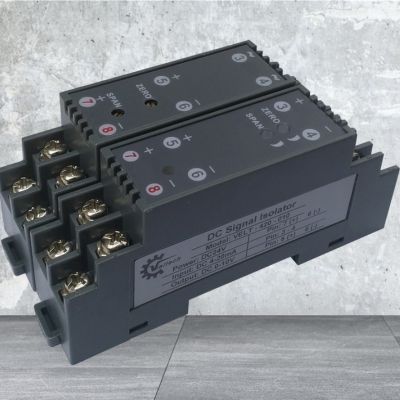

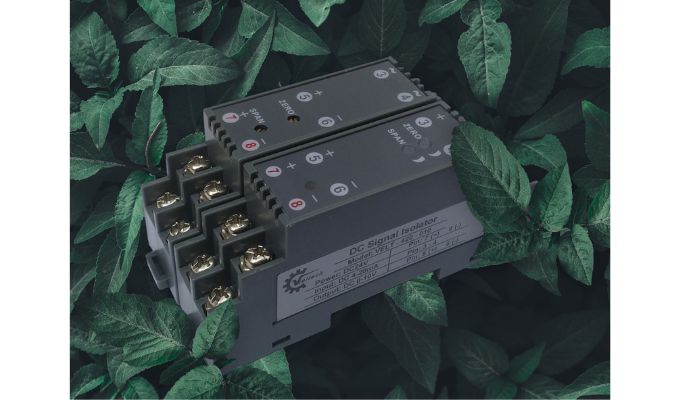

Tổng quan về Cảm biến dòng điện ngõ ra 4-20mA

Cảm biến dòng điện 4-20mA được sản xuất trực tiếp từ thị trường nội địa Trung Quốc nhưng chất lượng thì không cần phải bàn cãi nhiều. Vì độ bền chất lượng tính năng từ các sản phẩm được chế tạo từ nội địa Trung Quốc thì tiếng lành đồn xa. Đặc biệt là được gia công và chuyên sản xuất cho các  hãng nổi tiếng. Mang đến chất lượng cao cho người dùng, độ bền bỉ vượt trội, mẫu mã đa dạng. Những thứ tốt nhất sẽ được mang đến cho khách hàng và đưa ra thị trường tiêu dùng.

Tham khảo: Biến dòng analog

Biến dòng được sử dụng cho các relay để bảo vệ động cơ. Hoặc sử dụng tín hiệu này để đọc giá trị dòng điện sơ cấp và đặc biệt có thể kết nối trực tiếp với PLC.

Cảm biến dòng điện ngõ ra 4-20mA được thiết kế tiện chắc chắn nhỏ gọn với vỏ nhựa ABS cứng cáp và chắc chắn. Lắp đặt trực tiếp lên bề mặt phẳng của tủ điện hoặc treo cũng không vấn đề gì.

Tham khảo: Nhãn tên tủ điện

Một số ứng dụng phổ biến của biến dòng 4-20mA bao gồm:

Được sử dụng để Đo lường và điều khiển nhiệt độ truyền tải tín hiệu nhiệt độ từ cảm biến nhiệt độ đến bộ điều khiển hoặc bộ ghi dữ liệu.

Biến dòng 4-20mA được sử dụng để truyền tải tín hiệu áp suất từ cảm biến áp suất đến bộ điều khiển hoặc bộ ghi dữ liệu Đo lường áp suất.

Biến dòng 4-20mA được sử dụng để truyền tải tín hiệu mức từ cảm biến mức đến bộ điều khiển hoặc bộ ghi dữ liệu trong các ứng dụng như đo mức chất lỏng trong bể chứa.

Cảm biến dòng điện ngõ ra 4-20mA được sử dụng để điều khiển van hoặc actuator trong các hệ thống điều khiển tự động.

Tham khảo: Cảm biến mức bồn không tiếp xúc

Có hai loại biến dòng 4-20mA, biến dòng 0-10vdc cho chúng ta lựa chọn.

Với Model: CTA50-20 ngõ ra 4-2-mA hoặc CTA50-10 ngõ ra 0-10vdc. Thì dòng sơ cấp có thể lựa chọn là 0-10A, 0-20A, 0-50A.

Với Model: CTA200-20 ngõ ra 4-2-mA hoặc CTA200-10 ngõ ra 0-10vdc. Thì dòng sơ cấp có thể lựa chọn là 0-100A, 0-150A, 0-200A.

Đặc biệt đối với loại biến dòng có ngõ ra 0-10VDC. Chúng ta không cần phải tốn tiền mua thêm bộ nguồn 24VDC. Biến dòng đã xuất ra sẵn cho chúng ta ngõ ra tương ứng với dòng sơ cấp.

Tham khảo: Đầu dò khí CO2

Thông số kỹ thuật Cảm biến dòng điện ngõ ra 4-20mA

– Dòng sơ cấp: 10A, 20A, 50A, 100A, 150A, 200A.

– Vật liệu: ABS.

– Cấp độ bảo vệ: IP40.

– Khối lượng: 300g.

– Sai số: 0.1 phần trăm.

– Kích thước lỗ: 20mm.

– Ngõ ra analog: 4-20mA hoặc 0-10VDC.

– Thời gian đáp ứng: nhỏ hơn 200ms.

– Nhiệt độ hoạt động: -20~60 độ C.

– Tần số rung động: 10ppm/Hz.

– Nguồn cấp Cảm biến dòng điện ngõ ra 4-20mA: 24 VDC, không cần nguồn cấp với ngõ ra 0-10VDC.

Tham khảo: Đầu đo khí CO

Cảm biến đo ẩm

Relay bán dẫn

Biến dòng 10/5A, 15/5A, 10A/5A, 15A/5A. 20A/5A, 20/5A. Biến dòng CT hạ thế 10/5, 15/5. Sử dụng cho dòng điện nhỏ với dòng sơ cấp 10A, 15A ngõ ra 5A.

Là biến dòng cở nhỏ cho các thiết bị có công suất thấp. Sử dụng cho dòng sơ cấp nhỏ nên cho ra chỉ số sai số thấp hơn so với các loại biến dòng khác như 50/5 hoặc 100/5.

Thiết kế biến dòng 10/5, 15/5, 20/5.

Biến dòng hạ thế có kích thước nhỏ gọn có thể lắp đặt luôn và treo trên dây dẫn. Hoặc có thể lắp đặt CT 10/5, 15/5  trên din rail tiện lợi.

Tham khảo: Cảm biến đo ẩm

Sản phẩm Biến dòng 10/5A, 15/5A, 10A/5A, 15A/5A  20A/5A thiết kế chuẩn công nghiệp với độ chính xác cao, ổn định tuyến tính. Vỏ được làm bằng nhựa ABS chống cháy và an toàn với con người. Có khả năng chống ẩm và chống sốc rất cao.

Tham khảo: Cảm biến nhiệt độ

Thiết kế với lõi dòng nguyên chất tăng cường khả năng dẫn điện và được tráng một lớp men cách điện cao cấp. Trải qua qui trình sản xuất và giám sát chặt chẽ để cho ra một sản phẩm tốt nhất.

Tham khảo: Cảm biến đo mức nước.

Thông số kỹ thuật biến dòng 10/5, biến dòng 15/5 20/5.

Dòng sơ cấp: 10A AC, 15A AC 20A AC.

Dòng thứ cấp output: 5A AC.

Kích thước lỗ dây: 10mm

Kích thước vòng ngoài: 30mm

Lắp đặt: Din-rail, treo trên dây.

Vật liệu: ABS chống cháy

Màu sắc: Xanh dương.

Class: 0.5

Dây ra: 45cm. S1 dây đỏ, S2 dây đen.

Lưu ý khi sử dụng Biến dòng 10/5A, 15/5A, 10A/5A, 15A/5A, 20A/5A.

Không được để biến dòng ở tình trạng hở mạch. Cũng như không được nối tắt ngõ ra biến dòng với cầu chì. Khi sử dụng biến dòng, trước hết hãy kết nối ngõ ra với tải, thiết bị đo, đồng hồ đo dòng, hoặc bộ hiển thị.

Sử dụng cho tải có dòng định mức thấp hơn giá trị sơ cấp của biến dòng. Đặt biết là những loại động cơ. Khi khởi động thì dòng điện tăng lên cao nên khi lựa chọn biến dòng phải tính toán đến điều này.

Đi dây vào lỗ biến dòng đúng chiều từ cực P1 sang P2. Ngõ ra 0-5A ký hiệu là S1 và S2.

Tham khảo: Cảm biến PH

Biến dòng 50-5A, 75-5A, 100-5A, Biến dòng 50/5A, 75/5A, 100/5A, 150/5A, 200/5A, 250/5A.

Các loại biến dòng hở, biến dòng kẹp, biến dòng analog ngõ ra 4-20mA.

Biến dòng với dòng sơ cấp thấp: Biến dòng 100/5, 10/5A, 15/5A, 25/5A lắp đặt Din-rail.

Cung cấp các loại biến dòng thiết kế theo tiêu chuẩn Châu Âu   tín hiệu chính xác và hoạt động ổn định.

Với ưu điểm thiết kế về hình dáng đẹp, sử dụng cho dây tròn, busbar, có thể lắp treo hoặc lắp đặt din-rail ngay trên tử điện.

Biến dòng 50-5A, 75-5A, 100-5A, 150/5A, 200/5A, 250/5A.

Thông số của biến dòng.

• Tần số: 48 đến 62 Hz.
• Vỏ bọc: ABS.
• Lắp đặt: Din-rail hoặc panel.
• Dòng sơ cấp: 5A hoặc 1A (tùy chọn).
• Nhiệt độ hoạt động: -25 đến 60 độ C.
• Bảo vệ: IP 00.

Các loại model của Biến dòng 50-5A, 75-5A, 100-5A, 200/5A, 250/5A.

1. Biến dòng  kích thước phi 23mm.

Loại biến dòng sử dụng cho các loại dây cáp tròn , có kích thước tối đa 23mm, với kích thước phủ bì chiều rộng 44mm, chiều cao 65mm, chiều sâu 30mm.

Phụ kiện gồm đế nhựa lắp Din-rail, miếng chặn an toàn che domino đấu dây thứ cấp.

2. Loại đường kính phi 24mm

Loại biến dòng sử dụng cho các busbar có kích thước tối đa 30x10mm, với kích thước phủ bì chiều rộng 56mm, chiều cao 68mm, chiều sâu 42mm.

Các model lựa chọn và có sẵn

Phụ kiện biến dòng gồm ốc chặn hai đầu giúp biến dòng có thể kẹp chặt trên busbar, đế nhựa lắp Din-rail, miếng chặn an toàn che domino đấu dây thứ cấp.

3. Kích thước 41mm.

Biến dòng sử dụng cho các busbar có kích thước tối đa 51x15mm, với kích thước phủ bì chiều rộng 77mm, chiều cao 109mm, chiều sâu 42mm.

Các model lựa chọn đặt hàng

Quý khách có nhu cầu về biến dòng 50-5A, 75-5A, 100-5A, 150/5A, 200/5A, 250/5A vui lòng liên hệ theo thông tin bên dưới.

Để biết thêm chi tiết và ứng dụng vui lòng liên hệ:

ĐT: 0938 567 902 gặp Tính.

Zalo: 0938 567 902.

Email : Nguyentinh@outlook.com

Skype: tinhf4

Biến dòng 50-5A, 75-5A, 100-5A, 200/5A, 250/5A.

Biến Dòng Analog, biến dòng 4-20mA.

Cung cấp Biến Dòng Analog, biến dòng 4-20mA, CT analog, biến dòng ngõ ra 4-20mA,dòng sơ cấp 10A, 20A, 50A, 100A, 150A, 200A, biến dòng ngõ ra 0-10vdc

Biến dòng 4-20mA sản xuất nội địa dành cho thị trường China, từ những nhà sản xuất, gia công cho các hãng nổi tiếng, nên mọi người không cần phải hỏi xuất xứ, CO CQ. Chúng tôi luôn mang lại cho bạn sự lựa chọn tiết kiệm nhất nhưng chất lượng sẻ được đánh giá qua người dùng cảm thấy chất mới cho ra thị trường.

Biến dòng analog là gì?

Là loại biến dòng, CT dòng Analog có ngõ ra với tín hiệu là 4-20mA hoặc 0-10vdc. Biến dòng được sử dụng cho các relay bảo vệ động cơ, hoặc sử dụng tín hiệu này để đọc giá trị dòng điện sơ cấp, có thể kết nối trực tiếp với PLC.

Thông thường khi chúng ta muốn giám sát dòng điện từ xa thông qua tín hiệu analog thì chúng ta thường phải dùng bộ chuyển đổi tín hiệu 0-5A sang 4-20mA hoặc 0-10VDC. Với biến dòng ngõ ra 4-20mA thì ta sử dụng trực tiếp ngõ ra để giám sát, tiết kiệm chi phí rất nhiều.

>>Tham khảo: bộ chia tín hiệu 4-20mA.

Biến Dòng Analog, biến dòng 4-20mA, 0-10vdc, CT analog.

Biến dòng ngõ ra 4-20ma, biến dòng 0-10vdc có kích thước nhỏ gọn, thiết kế chắc chắn với nhựa ABS cứng chắc, lắp đặt trực tiếp lên bề mặt phằng tủ điện theo kiểu bắt ốc, hoặc treo lủng lẳng cũng chẳng sao.

Thông số kỹ thuật, biến dòng 4-20mA, 0-10VDC.

• Dòng sơ cấp: 10A, 20A, 50A, 1000A, 150A, 200A.
• Ngõ ra analog: 4-20mA hoặc 0-10VDC.
• Nguồn cấp: 24 VDC, không cần nguồn cấp với ngõ ra 0-10VDC.
• Thời gian đáp ứng: nhỏ hơn 200ms.
• Cấp độ bảo vệ: IP40.
• Nhiệt độ hoạt động: -20~60 độ C.
• Vật liệu: ABS.
• Khối lượng: 300g.
• Tần số rung động: 10ppm/Hz.
• Sai số: 0.1 phần trăm.
• Kích thước lỗ: 20mm.

>> Tài liệu chi tiết

Biến dòng 4-20mA được thiết kế vô cùng tiện lợi, giúp chúng ta dễ dàng lựa chọn dòng sơ cấp một cách nhanh chóng.

Chúng ta chỉ cần chuyển đổi vị trí jumper trên thiết bị là có thể thay đổi.

Có hai loại biến dòng 4-20mA, biến dòng 0-10vdc cho chúng ta lựa chọn.

Với Model: CTA50-20 ngõ ra 4-2-mA hoặc CTA50-10 ngõ ra 0-10vdc. Thì dòng sơ cấp có thể lựa chọn là 0-10A, 0-20A, 0-50A.

Với Model: CTA200-20 ngõ ra 4-2-mA hoặc CTA200-10 ngõ ra 0-10vdc. Thì dòng sơ cấp có thể lựa chọn là 0-100A, 0-150A, 0-200A.

Thông số kích thước biến dòng 4-20mA, 0-10VDC.

Sơ đồ điện biến dòng 4-20mA, CT 0-10vdc.

Đặc biệt đối với loại biến dòng có ngõ ra 0-10VDC. Thì chúng ta không cần phải tốn thêm bộ nguồn 24VDC. Mà biến dòng đã xuất ra sẵn cho chúng ta ngõ ra tương ứng với dòng sơ cấp.

Chất lượng sản phẩm không nói qua lời mà thể hiện qua phản hồi khách hàng.

Mọi người yên tâm mà xài.

Các bài viết khác

Van tuyến tính

can nhiệt pt100

Cảm biến đo mức nước

Van điều khiển tuyến tính

Từ khóa tìm kiếm

Biến dòng, dây bù nhiet,  đầu dò nhiệt độ Pt100, k, can nhiệt pt100, đồng hồ wt404, wt707, wt909, dong ho nhiet honeywell, loc bui tu dien, cảm biến đo áp suất, cam bien ap suat chuan kong, dong ho nhiet dieu khien nhieu cap, bộ điều khiển nhiệt độ theo thời gian…

Biến dòng hở, Biến dòng dạng kẹp

Là loại biến dòng kẹp được thiết kế có thể tháo rời ra để kẹp vào các dây dẫn, các bus-bar, nơi mà chúng ta không được phép cắt điện, không thể tháo rời dây dẫn để luồn vào, chỉ cần vài thao tác đơn giản thì chúng ta có thể kẹp biến dòng vào nơi cần đo, vừa an toàn, vừa tiết kiệm rất nhiều thời gian.

Biến dòng là gì?

Là thiết bị chuyển đổi từ dòng điện cao sang dòng điện thấp. Dòng điện cao còn gọi là dòng điện sơ cấp có giá trị thường là từ 10A lên đến vài trăm, vài ngàn ampe mà các thế bị không thể đọc trực tiếp dòng điện này. Dòng thứ cấp là dòng có ngõ ra thông dụng là 5A và hiếm gặp là 1A. Nó có tên gọi đầy đủ là Current Transformer và được viết tắt là CT. Biến dòng có hai loại đó là biến dòng hở, Biến dòng dạng kẹp và biến dòng kín.

Biến dòng thường được biết dưới dạng tỉ số. Ví dụ như biến dòng 100 trên 5 (100/5) là chúng ta hiểu rằng đó là biến dòng có dòng sơ cấp là 100A và thứ cấp là 5A.

Biến dòng hở, Biến dòng dạng kẹp.

Với biến dòng dạng kẹp thế này chúng ta sẽ tiết kiệm rất nhiều thời gian và an toàn trong lắp đặt cũng như dể dàng thay thế.

Sản phẩm được thết kế theo kiểu hở, lắp đặt nhanh. Luôn là lựa chọn tốt nhất cho việc đo lường chính xác, hoạt động ổn định, độ bền cao.

Thông số kỹ thuật Biến dòng hở, biến dòng dạng kẹp.

>>Tài liệu đính kèm –  Thông số chi tiết

– Dòng sơ cấp: 100~5000A, tùy chọn từng model.

– Dòng thứ cấp: 5A (thông dụng)

– Tần số điện áp: 50~60Hz.

– Nhiệt độ: -25~40°C.

– IP: 00 chỉ sử dụng trong nhà, không sử dụng ngoài trời.

– Vỏ ngoài: Nhựa ABS chống cháy.

– Kích thước lỗ: phi  26mm. 50mm, busbar 80x120mm, 80x160mm

– Hạng: 1.

>>Tài liệu đính kèm –  Thông số chi tiết

Thông số kích thước các loại model biến dòng hở.

Model các loại biến dòng hở:

Biến dòng 100A: VELT-CTS1005-36.

Loại biến dòng 200A: VELT-CTS2005-36.

Mẫu biến dòng 300A: VELT-CTS3005-36.

Mã biến dòng 400A: VELT-CTS4005-36.

Model Biến dòng 600A: VELT-CTS6005-36.

Máy biến dòng 800A: VELT-CTS8005-50.

CT – biến dòng 1000A: VELT-CTS10005-50.

Loại biến dòng 1500A: VELT-CTS15005-812.

Model biến dòng 2000A: VELT-CTS20005-812.

Mã biến dòng 3000A: VELT-CTS30005-820.

Biến dòng 4000A: VELT-CTS40005-820.

Biến dòng 5000A: VELT-CTS50005-820.

Thông số kích biến dòng dạng kẹp.

Hình dạng biến dòng từ 100A đến 1000A. Với kích thước lỗ 36mm áp dụng cho biến dòng 100A~600A

Với lỗ 50mm áp dụng cho dòng 800~1000A.

Hình dạng Biến dòng hở, Biến dòng dạng kẹp từ 1200A trở lên.

Từ khóa tìm kiếm biến dòng hở.

– Bộ điều khiển nhiệt độ Shihlin.

– Van điều khiển tuyến tính.

– Van tiết lưu khí nén tuyến tính.

– Cảm biến đo mức nước.

Biến dòng hở, biến dòng kẹp

Biến dòng kẹp được thiết kế có thể tách rời ra được, chỉ cần dùng tay vặn hai đai ốc ở hai đầu một cách nhẹ nhàn là có thể tách biến dòng ra và đưa vào dây dẫn, bus-bar, ứng dụng cho những khu vực không thể tháo rời dây dẫn ra, không được phép cúp điện.

Với  dạng kẹp thế này chúng ta sẽ tiết kiệm rất nhiều thời gian và an toàn trong lắp đặt cũng như dể dàng thay thế.

Biến dòng hở có nhiều loại thang đo để chúng ta có nhiều lựa chọn hơn. Từ 100~1500A

Biến dòng hở, biến dòng kẹp.

Các loại model lựa chọn:

Biến dòng 100A: VELT-CTS1005-36.

Model Biến dòng 200A: VELT-CTS2005-36.

Biến dòng 300A: VELT-CTS3005-36.

Loại Biến dòng 400A: VELT-CTS4005-36.

Biến dòng 600A: VELT-CTS6005-36.

Kiểu Biến dòng 800A: VELT-CTS8005-50.

Biến dòng 1000A: VELT-CTS10005-50.

Biến dòng 1500A: VELT-CTS15005-812.

Biến dòng 2000A: VELT-CTS20005-812.

Biến dòng 3000A: VELT-CTS30005-820.

Biến dòng 4000A: VELT-CTS40005-820.

Biến dòng 5000A: VELT-CTS50005-820.

Biến dòng hở, biến dòng analog, các loại biến dòng có dàng sơ cấp nhỏ 10/5A, 15/5A, 20/5a
