Relay bảo vệ quá nhiệt động cơ – motor.
- Relay giám sát quá nhiệt động cơ, bảo vệ quá nhiệt motor.
- Là loại relay giám sát nhiệt điện trở chính xác, tỏa ra trong quá trình hoạt động của động cơ. Giám sát nhiệt độ trong cuộn dây quấn của loại motor có tích hợp cảm biến nhiệt độ PTC, Khi nhiệt độ motor tăng thì điện trở trong PTC sẽ tăng, thiết bị sẽ giám sát điện trở này và ngắt tiếp điểm output khi điện trở tăng cao.
- Trạng thái alarm được reset bên ngoài hoặc thông qua nút nhấn tích hợp trên thiết bị. Thiết bị có nút nhấn test cho phép mô phỏng sự cố.

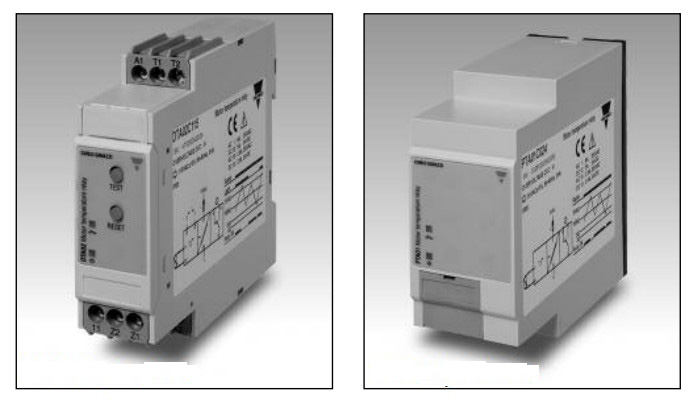

Relay bảo vệ quá nhiệt động cơ – motor.
Thông số kỹ thuật relay bảo vệ quá nhiệt động cơ – motor.
- Nguồn cấp: 24-48 VAC/DC, 115VAC, 230VAC.
- Input: Đầu dò PTC.
- Phạm vi đo giám sát nhiệt:
- Điểm báo quá nhiệt: 3100 Ω ± 10%.
- Điểm trở lại hoạt động: 1650 Ω ± 10%.
- Ngõ ra: Relay NO hoặc 1NO và 1NC 8A – 250VAC (tải trở), 2.5A – 250VAC (tải cảm).
- Tần số hoạt động: <7200 operations/h.
- Cấp chính xác: 0.5% F.S.
- môi trường hoạt động: -20~60 độ C.
- Tiêu chuẩn: EN 60255-6.
- Lắp đặt: Din-rail.

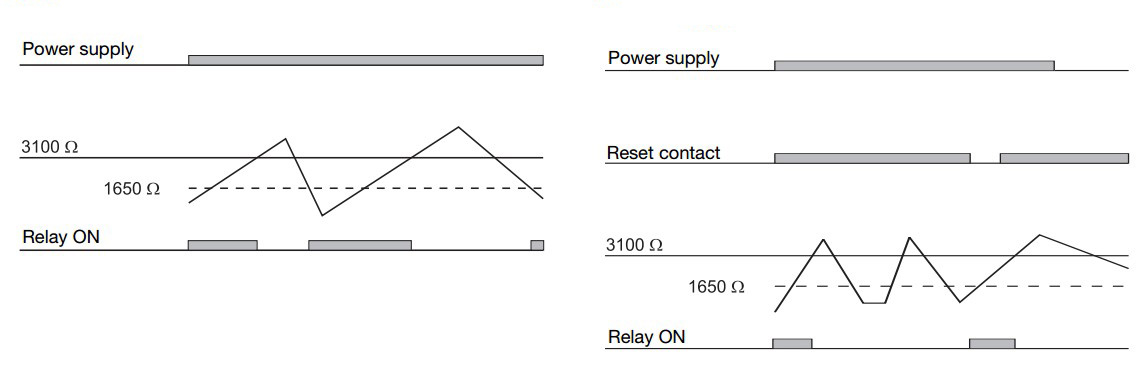

Biểu đồ hoạt động relay bảo vệ.

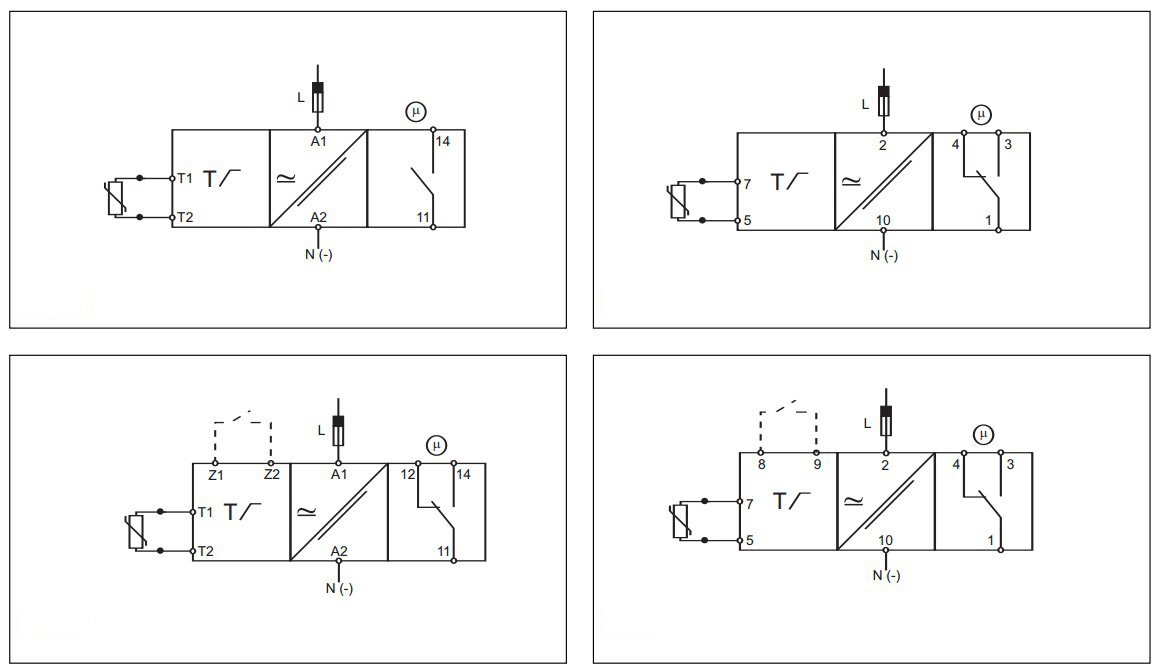

Sơ đồ nối dây Role bao vệ nóng mô tơ.
Thông số kích thước Relay bảo vệ quá nhiệt động cơ – motor.
